CT PT Στρογγυλό Γάζο Μετασχηματιστή Μηχανή Χύτευσης ρητίνης με κενό

Μετασχηματιστή στεγνώσεις κενού με την αύξηση της πίεσης διαδικασία στεγνώσεων για τους μετασχηματιστές CT PT ((Στρογγυλό βάζο)

Εμφάνιση του προϊόντος

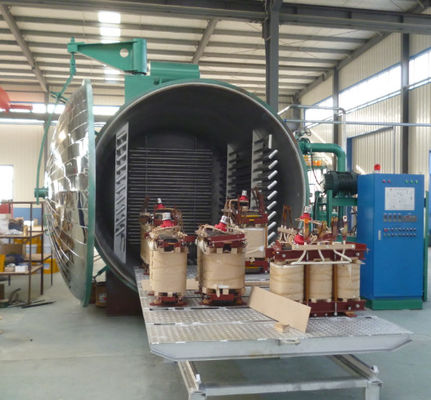

Ένας φούρνος στεγνώσεως κενού με εργοστάσιο στεγνώσεως με αύξηση πίεσης (PID), που χρησιμοποιεί μια κατσαρόλα κεριού, είναι ένα ειδικό εξοπλισμό που χρησιμοποιείται συνήθως για την ξήρανση μετασχηματιστών ισχύος.Η μέθοδος αυτή είναι γνωστή ως διαδικασία στεγνώσεως υπό κενό και πίεσηΕδώ είναι πώς λειτουργεί συνήθως:

Σκούπιση υπό κενό: Ο μετασχηματιστής ισχύος τοποθετείται μέσα σε φούρνο στεγνώσεως υπό κενό.Αυτή η διαδικασία βοηθά στην απομάκρυνση της υγρασίας από την μόνωση του μετασχηματιστή.

Εγκατάσταση αύξησης πίεσης (PID): Η εγκατάσταση PID αποτελεί αναπόσπαστο μέρος της εγκατάστασης.που συνδέεται με τον φούρνο στεγνώσεως υπό κενόΤο δοχείο κεριού είναι σχεδιασμένο να αντέχει υψηλές πιέσεις.

Αύξηση πίεσης: Μόλις ολοκληρωθεί η φάση ξήρανσης υπό κενό, η πίεση μέσα στο φούρνο αυξάνεται αργά εισάγοντας ένα αδρανές αέριο (όπως το άζωτο) στο δοχείο κεριού.Αυξάνοντας την πίεση, κάθε υπολειπόμενη υγρασία παγιδευμένη μέσα στην μόνωση του μετασχηματιστή εξαναγκάζεται να βγει.

Εφαρμογή θερμότητας: Κατά τη διάρκεια τόσο της φάσης κενού όσο και της φάσης αύξησης της πίεσης, η θερμότητα εφαρμόζεται στον φούρνο.Το εύρος θερμοκρασίας και η διάρκεια εξαρτώνται από τις ειδικές απαιτήσεις του μετασχηματιστή που στεγνώνεται.

Απομάκρυνση υγρασίας: Καθώς η πίεση αυξάνεται και η θερμοκρασία αυξάνεται, η υγρασία μέσα στον μετασχηματιστή εξατμίζεται και μεταφέρεται από το αδρανές αέριο.Το υγρό αέριο εκπέμπεται από το φούρνο.

Ψύξη και εξαερισμός: Μόλις επιτευχθεί το επιθυμητό επίπεδο ξήρανσης, ο φούρνος ψύχεται και η πίεση μειώνεται σταδιακά.Αυτό εξασφαλίζει ότι ο μετασχηματιστής και η μόνωση του ανακτούν τις περιβαλλοντικές συνθήκες χωρίς να προκαλούν θερμική πίεση.

Ο φούρνος στεγνώσεως υπό κενό με μονάδα στεγνώσεως αύξησης πίεσης (Candle Tin) είναι μια αποτελεσματική μέθοδος στεγνώσεως μετασχηματιστών ισχύος.και να εξασφαλίσει τη βέλτιστη απόδοση και τη μακροζωία του μετασχηματιστήΧρησιμοποιείται συχνά κατά τη διάρκεια της διαδικασίας κατασκευής ή όταν πραγματοποιούνται εργασίες συντήρησης σε μετασχηματιστές.

1. Σύνθεση του εξοπλισμού

2. ΤΕΧΝΙΚΟΙ ΔΙΚΑΤΗΤΕΣ ΚΑΙ ΠΑΡΑΜΑΤΕΡΕΣ ΤΟΥ ΕΠΙΣΤΡΟΠΟΥ:
   1. Διάμετρος κατσαρόλας χύσης κενού Φ2000×L2400
   2. Η ταχύτητα άντλησης της κύριας αντλίας άντλησης του συστήματος κενού είναι 300L/S
   3. Η θερμοκρασία λειτουργίας της δεξαμενής χύσης είναι 70 ~ 85 °C
   4. Τελικός βαθμός κενού της δεξαμενής χύσης (σταθερή κατάσταση, χωρίς φορτίο) ≤50Pa
   5. Ταχύτητα διαρροής δεξαμενής χύτευσης ≤50Pa.L/S
   6. Το κενό λειτουργίας της δεξαμενής χύσης είναι 50 ~ 100Pa
   7. Ο εξοπλισμός υιοθετεί χειροκίνητη μέτρηση και δυναμική ανάμειξη υλικών.
   8. Ο εξοπλισμός υιοθετεί διαδικασία χύτευσης υπό κενό.
   9. Η δεξαμενή ανάμειξης υιοθετεί ηλεκτρική θέρμανση, πετρέλαιο αγωγίας θερμότητας ως μέσο μεταφοράς θερμότητας και αυτόματο έλεγχο θερμοκρασίας.Όλα τα μέρη θέρμανσης είναι μονωμένα με θερμομόνωση, και η δεξαμενή χύτευσης είναι θωρακισμένη με πλάκα από ανοξείδωτο χάλυβα (SUS430). Η δεξαμενή ανάμειξης είναι θωρακισμένη με λεπτή πλάκα από χάλυβα και επικαλυμμένη στην επιφάνεια.Η θερμοκρασία της επιφάνειας του στρώματος μόνωσης δεν πρέπει να είναι υψηλότερη από 20 °C θερμοκρασία δωματίου.
3. Ηλεκτρικός ρεύμα, νερό, αέρας και βασικές συνθήκες

ΕΠΙΧΡΗΜΑΤΙΚΕΣ, (ΧΡΗΣΙΣΤΟΥΣ ΕΠΙΤΡΟΠΗΣ: Ηλεκτρική τροφοδοσία, συμπυκνωτής αέρα):

1. Κατηγορία ισχύος: 80kw, 380V, 50Hz, τριστάσιο πεντασύρματο ειδικό ντουλάπι διανομής, ισχύς συνδεδεμένη με το ηλεκτρικό ντουλάπι ελέγχου.
2. Πηγή νερού: πίεση ≥ 0,2Mpa, μέγιστη κατανάλωση 3m3/h, θερμοκρασία νερού ≤ 25°C.
3. Συμπυκνωμένος αέρας: 0,4 ~ 0,6Mpa, μέγιστη κατανάλωση 0,3m3/min
4. Κάντε τα θεμέλια, το ατσάλινο πλαίσιο και την εξωτερική τροχιά της ενσωματωμένης δεξαμενής σύμφωνα με τα σχέδιά μας.

4. ΤΕΧΝΙΚΕΣ ΚΑΛΟΙΣΜΕΣ ΚΑΤΟΥ ΣΥΣΤΗΜΟΥ:
   1. Ένα σύνολο δεξαμενής αποκαύσης 400L για ανάμειξη κενού

Τεχνική προδιαγραφή και εφαρμογή δεξαμενής

Ο αποτελεσματικός όγκος είναι 400L

Έλαιο καύσης θερμότητας 10 kW

Τελικό κενό: 50Pa (χωρίς φορτίο, κατάσταση ψύξης)

Καμία διαρροή φορτίου: 50Pa.L/S

Θερμοκρασία λειτουργίας: 60 ~ 80°C

Θέρμανση επιφάνειας δεξαμενής Θέρμανση περιβάλλοντος +20°C

Εφοδιασμένο με συσκευή ελέγχου συχνότητας, μπορεί να ρυθμίζει την ταχύτητα ανύψωσης ανάλογα με την ιξώδες του υλικού.

Μόνωση από λευκό μαλλί, πλάκα από ανοξείδωτο χάλυβα (SUS430, 1,5 mm πάχος) θωρακισμένη, επιφανειακή επίστρωση

Η δεξαμενή αυτή χρησιμοποιείται για την ανάμειξη της εποξικής ρητίνης και του μείγματος στερεωτικού παράγοντα και την αποαέριαση υπό κενό.

Η δεξαμενή ανάμειξης τοποθετείται στην κύρια πλευρά της δεξαμενής χύσης κενού για την αύξηση της παραγωγής.

Συσκευές για το σώμα της δεξαμενής:

Εισαγωγή του προϊόντος:

Ένα εργοστάσιο ξήρανσης με αύξηση της πίεσης (PID), γνωστό και ως σύστημα αύξησης της πίεσης ή δοχείο πίεσης, είναι ένα συστατικό που χρησιμοποιείται στη διαδικασία ξήρανσης υπό κενό για την αφαίρεση υγρασίας από υλικά ή εξοπλισμό.Χρησιμοποιείται συνήθως σε βιομηχανίες όπως η παραγωγή ενέργειας, ηλεκτρολογική μηχανική και κατασκευή.

Η μονάδα PID αποτελείται συνήθως από ένα δοχείο πίεσης ή δοχείο που έχει σχεδιαστεί για να αντέχει σε υψηλές πιέσεις.Σκοπός της μονάδας PID είναι να αυξήσει την πίεση στο εσωτερικό του θαλάμου μετά τη φάση στεγνώσεως υπό κενό.

Κατά τη διάρκεια της διαδικασίας στεγνώσεως υπό κενό, η πίεση μέσα στον θάλαμο μειώνεται για να αφαιρεθεί υγρασία από το υλικό ή τον εξοπλισμό που στεγνώνεται.μπορεί να υπάρχει κάποια υγρασία μέσα στο υλικό ή σε δύσκολα προσβάσιμα σημείαΤο εργοστάσιο PID βοηθά στην αντιμετώπιση αυτού αυξάνοντας την πίεση, η οποία βοηθά στην απομάκρυνση της υπολειπόμενης υγρασίας από το υλικό.

Για να αυξηθεί η πίεση, ένα αδρανές αέριο, όπως το άζωτο ή ο ξηρός αέρας, εισάγεται στο δοχείο πίεσης.Η αυξημένη πίεση βοηθά να εξαναγκαστεί οποιαδήποτε υπολειπόμενη υγρασία, διασφαλίζοντας μια πλήρη διαδικασία ξήρανσης.

Οι εγκαταστάσεις PID είναι συνήθως εξοπλισμένες με μηχανισμούς ασφαλείας για τον έλεγχο των επιπέδων πίεσης και την πρόληψη της υπερπίεσης του συστήματος.και ρυθμιστές πίεσης χρησιμοποιούνται συνήθως για την παρακολούθηση και τον έλεγχο της πίεσης στο εσωτερικό του δοχείου.

Συνολικά, η μονάδα στεγνώσεως με αύξηση της πίεσης αποτελεί ουσιαστικό μέρος της διαδικασίας στεγνώσεως υπό κενό, εξασφαλίζοντας την αποτελεσματική απομάκρυνση υγρασίας και την επίτευξη της επιθυμητής ξηρότητας σε υλικά ή εξοπλισμό.

Λειτουργία:

Η κύρια λειτουργία μιας μονάδας στεγνώσεως με αύξηση της πίεσης (PID) είναι να ενισχύσει τη διαδικασία στεγνώσεως αυξάνοντας την πίεση μέσα σε θάλαμο κενού ή σε φούρνο στεγνώσεως.:

1. Απομάκρυνση υγρασίας: Το εργοστάσιο PID βοηθά στην απομάκρυνση κάθε υπολειπόμενης υγρασίας που μπορεί να εγκλωβιστεί στο υλικό ή τον εξοπλισμό που στεγνώνεται.μπορεί να εξακολουθεί να υπάρχει υγρασία σε δύσκολα προσβάσιμες περιοχές ή εντός της δομής του υλικούΜε την αύξηση της πίεσης, το εργοστάσιο PID βοηθά στην απομάκρυνση αυτής της υγρασίας, οδηγώντας σε μια πιο ενδελεχή διαδικασία ξήρανσης.

2. Επιταχυνόμενη ξήρανση: Η αύξηση της πίεσης στο εσωτερικό του θαλάμου επιταχύνει τον ρυθμό ξήρανσης.που επιτρέπει στην υγρασία να εξατμίζεται πιο εύκολα σε χαμηλότερες θερμοκρασίεςΑυτό μπορεί να μειώσει σημαντικά το χρόνο ξήρανσης σε σύγκριση με την εξάρτηση αποκλειστικά από την ξήρανση υπό κενό.

3. Αποτελεσματική μετανάστευση υγρασίας: Η αύξηση της πίεσης που δημιουργείται από το εργοστάσιο PID προάγει τη μετανάστευση υγρασίας μέσα στο υλικό που στεγνώνεται.Η διαφορά πίεσης μεταξύ του εσωτερικού και του εξωτερικού του υλικού ενθαρρύνει τη μετακίνηση υγρασίας από περιοχές υψηλότερης συγκέντρωσης σε χαμηλότερη συγκέντρωση, βοηθώντας στην απομάκρυνσή του.

4. Συνεπής ξήρανση: Το εργοστάσιο PID βοηθά στην επίτευξη μιας ομοιόμορφης και συνεπής διαδικασίας ξήρανσης σε όλο το υλικό ή τον εξοπλισμό.συμπεριλαμβανομένων των δυσπρόσιτων σημείων, εξασφαλίζοντας ένα πιο λεπτομερές και ομοιόμορφο αποτέλεσμα ξήρανσης.

5. Βελτιωμένη ποιότητα και απόδοση: Με την αποτελεσματική απομάκρυνση της υγρασίας, το εργοστάσιο PID συμβάλλει στη βελτίωση της ποιότητας και της απόδοσης του υλικού ή του εξοπλισμού που στεγνώνεται.Η υγρασία μπορεί να προκαλέσει υποβάθμιση της μόνωσηςΗ μονάδα PID εξασφαλίζει την αποτελεσματική απομάκρυνση της υγρασίας,μετριασμός αυτών των πιθανών προβλημάτων.

Συνολικά, η λειτουργία μιας μονάδας ξήρανσης με αύξηση της πίεσης είναι να συμπληρώνει τη διαδικασία ξήρανσης υπό κενό αυξάνοντας την πίεση, προωθώντας την απομάκρυνση υγρασίας, επιταχύνοντας τον χρόνο ξήρανσης,και διασφάλιση ενός πιο ενδελεχούς και σταθερού αποτελέσματος ξήρανσης.

Τα οφέλη μιας εγκατάστασης στεγνώσεως με αύξηση της πίεσης (PID):

Ενισχυμένη αφαίρεση υγρασίας: Το εργοστάσιο PID είναι ιδιαίτερα αποτελεσματικό στην αφαίρεση υγρασίας από υλικά με σύνθετες δομές ή πορώδεις επιφάνειες.Η αυξημένη πίεση βοηθά στην απομάκρυνση και την απομάκρυνση υγρασίας που μπορεί να είναι βαθιά ενσωματωμένη στο υλικό, εξασφαλίζοντας μια πιο ολοκληρωμένη διαδικασία ξήρανσης.

Πολυδιάστατη: Το εργοστάσιο PID μπορεί να χρησιμοποιηθεί για ένα ευρύ φάσμα υλικών και εξοπλισμού που απαιτούν ξήρανση.Ηλεκτρικά εξαρτήματα, μονωτικά υλικά, κεραμικά, σκόνες και άλλα προϊόντα ευαίσθητα στην υγρασία.

Διατήρηση της ακεραιότητας του υλικού: Η μονάδα PID προσφέρει μια ήπια και ελεγχόμενη μέθοδο ξήρανσης.ελαχιστοποιεί τον κίνδυνο θερμικής ή μηχανικής πίεσης στο υλικό ή τον εξοπλισμό που στεγνώνεταιΑυτό συμβάλλει στη διατήρηση της δομικής ακεραιότητας και της ποιότητας του προϊόντος που επεξεργάζεται.

Μικρότερος χρόνος ξήρανσης: Ο συνδυασμός ξήρανσης υπό κενό και αύξησης της πίεσης μειώνει σημαντικά τον συνολικό χρόνο ξήρανσης σε σύγκριση με τις παραδοσιακές μεθόδους ξήρανσης.Η αύξηση της πίεσης διευκολύνει την αφαίρεση υγρασίας σε χαμηλότερες θερμοκρασίες, με αποτέλεσμα συντομότερους κύκλους ξήρανσης και αυξημένη παραγωγικότητα.

Βελτιωμένη απόδοση του προϊόντος: Η αποτελεσματική απομάκρυνση της υγρασίας μέσω της μονάδας PID συμβάλλει στη βελτίωση της απόδοσης και της αξιοπιστίας των ξηρών υλικών ή εξοπλισμού.Σε βιομηχανίες όπως η ηλεκτρολογική μηχανική, την παραγωγή ενέργειας και την κατασκευή, η επίτευξη βέλτιστης ξηρότητας είναι ζωτικής σημασίας για τη διασφάλιση της επιθυμητής λειτουργικότητας και αντοχής του τελικού προϊόντος.

Ελέγχος ποιότητας: Η εγκατάσταση PID επιτρέπει τον ακριβή έλεγχο και παρακολούθηση της διαδικασίας ξήρανσης.και άλλοι μηχανισμοί ασφαλείας εξασφαλίζουν ότι τα επίπεδα πίεσης παραμένουν εντός του επιθυμητού εύρους, αποτρέποντας την υπερβολική πίεση και εξασφαλίζοντας την ασφαλή λειτουργία.

Εξοικονόμηση κόστους: Η ικανότητα του εργοστασίου PID να επιταχύνει τη διαδικασία ξήρανσης και να βελτιώσει την απόδοση ξήρανσης μπορεί να οδηγήσει σε εξοικονόμηση κόστους όσον αφορά την κατανάλωση ενέργειας και την εργασία.Μικρότερος χρόνος ξήρανσης σημαίνει μικρότερη ενεργειακή απαίτηση, ενώ η βελτιωμένη ποιότητα ξήρανσης μειώνει την ανάγκη επανεπεξεργασίας ή απόρριψης του προϊόντος.

Συμμόρφωση με τα πρότυπα: Πολλές βιομηχανίες έχουν ειδικά πρότυπα και απαιτήσεις για την περιεκτικότητα σε υγρασία στα προϊόντα τους.Το εργοστάσιο PID επιτρέπει στους κατασκευαστές να ανταποκρίνονται στα πρότυπα αυτά, εξασφαλίζοντας πλήρη απομάκρυνση υγρασίας και επίτευξη των επιθυμητών επιπέδων ξηρότητας.

Συνολικά, η λειτουργία ενός εργοστασίου PID είναι να βελτιώνει τη διαδικασία ξήρανσης, να βελτιώνει την αποτελεσματικότητα και να εξασφαλίζει την ποιότητα και τις επιδόσεις των ξηρών υλικών ή εξοπλισμού.Συνδυάζοντας την ξήρανση υπό κενό με την αύξηση της πίεσης, παρέχει μια αποτελεσματική και ευέλικτη λύση για την απομάκρυνση υγρασίας σε διάφορες βιομηχανικές εφαρμογές.
