Μηχανή περιστροφής κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρών

MOQ:	1 τεμάχιο
τιμή:	consult
standard packaging:	Τυποποιημένη συσκευασία εξαγωγής
Delivery period:	5 ημέρες
payment method:	Χρηματοοικονομική βοήθεια
Supply Capacity:	100PCS/ΜΗΝΑ

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής

Μάρκα

Πιστοποίηση

SGS，CE,UL

Αριθμό μοντέλου

έγγραφο

Κτύπημα ανελκυστήρων:

S = 500 mm

Ταχύτητα ανύψωσης::

V = 40 mm/s (προσαρμόσιμο)

Υδραυλική εργασιακή πίεση (κατηγορία):

P = 14 Mpa

Τάση λειτουργίας:

Τρεις φάσεις 5 καλωδίων AC 380V

Δύναμη μηχανών:

1.5KW

Βάρος της μηχανής:

W = 1500 KG

Ποσότητα παραγγελίας min:

1 τεμάχιο

Τιμή:

consult

Συσκευασία λεπτομέρειες:

Τυποποιημένη συσκευασία εξαγωγής

Χρόνος παράδοσης:

5 ημέρες

Όροι πληρωμής:

Χρηματοοικονομική βοήθεια

Δυνατότητα προσφοράς:

100PCS/ΜΗΝΑ

Επισημαίνω:

Μηχανή περιστροφής κυλίνδρων με χειροκίνητο μετασχηματιστή

Μηχανή περιστροφής με χειροκίνητο μετασχηματιστή

Εγχειρίδιο μηχανής περιστροφής μετασχηματιστή

Περιγραφή προϊόντων

Ο μετασχηματιστής ξηρού τύπου χρησιμοποιείται Συγκρότημα σώματος για αμορφόχο κράμα για αμορφόχο τρισδιάστατο έλαστιο πυρήνα

Βασικά τεχνικά χαρακτηριστικά

Άμορφο σώμα Συγκρότημα για μη κρυσταλλικό μετασχηματιστή πυρήνα σιδήρου κράματος (που αναφέρεται ως μη χρυσό) ενεργό μέρος Συγκρότημα και ειδικός εξοπλισμός,μπορεί να ανταποκριθεί σε μια ποικιλία αμορφών συναρμολογίων τύπου βυθισμένου σε φύλλο και ξηρού τύπου- έχει αλλάξει το παραδοσιακό κοστούμι της τεχνολογίας για την κατασκευή του μετασχηματιστή διανομής και την περιστροφή της πλατφόρμας ανύψωσης που τοποθετείται στο σύνολο εκ των προτέρων, ο οριζόντιος άξονας περιστροφής,κάθε φορά ένα μόνο πυρήνες κουτί στις τρύπες περιστροφήςΤο κύριο στάδιο συναρμολόγησης είναι το πλήρες κλείσιμο, το κλείσιμο της πληγής, το σώμα της μονωμένης συναρμολόγησης, οι διαδικασίες στερέωσης των σφραγίδων.το ύψος συναρμολόγησης μπορεί εύκολα να ρυθμίσει τη θέση για να ανταποκριθεί στις απαιτήσεις συναρμολόγησης των διαφόρων σταδίων εργασίαςΗ κίνηση του εξοπλισμού χρησιμοποιεί υδραυλικά συστήματα, με ομαλές κινήσεις, εύκολη ρύθμιση, το πλεονέκτημα της άφθονης ισχύος.

Υδραυλικό σύστημα του μηχανισμού ανύψωσης της συναρμολόγησης περιλαμβάνουν: αντλίες, κινητήρες, βαλβίδες, για να συνδυάσει το modulesensure υψηλή αξιοπιστία, χαμηλός θόρυβος.Ορίστε μια μεγάλη πλατφόρμα ανύψωσης για να συναντήσει διάφορα σώματα υποστήριξης, ταχύτητα κίνησης, αντοχή φορτίου,εύκολη λειτουργία, ακριβής τοποθέτηση. υλικό μπορεί να χρησιμοποιηθεί για την ανύψωση συντονισμού, ρυθμίζοντας το εύρος των 50mm, μπορεί να ικανοποιήσει την απαίτηση.Μείωση του υπερφόρτωσης προσαρμογή της έντασης των εργασιών. Σταθερή πλατφόρμα στο μπροστινό βίδα κάτω από τον μηχανισμό κίνησης, σταθερή πλατφόρμα, πίσω μέσω της χειριστή χειρισμού χειρισμού. πλατφόρμα στην θέση εργασίας, γυρίζοντας τη λαβή για να κλειδώσει την πλατφόρμα.Η συναρμολόγηση στα αριστερά και στα δεξιά είναι ρυθμισμένη για να βοηθήσει στην εύρεση των πτωμάτων.Η αλυσίδα αυτή είναι κατασκευασμένη από σίδερο και έχει λειτουργία ασφαλείας.Τα ηλεκτρικά εξαρτήματα είναι μάρκας και υψηλής αξιοπιστίας.

Περιγραφή του προϊόντος

Σύνοψη

Λειτουργία
Αυτό το μηχάνημα είναι ειδικής χρήσης μονάδα για την συναρμολόγηση του σώματος για άμορφο κράμα μετασχηματιστή, χρησιμοποιείται για διάφορες προδιαγραφές των μετασχηματιστών πετρελαίου βυθισμένο και ξηρό τύπο.οι κυλινδρικοί τροχούς τοποθετούνται εκ των προτέρων στην πλατφόρμα ανύψωσης του σταθμού συναρμολόγησης, ο άξονας περιστροφής είναι οριζόντιος, κάθε πυρήνας με ένα μόνο πλαίσιο διασχίζει την εσωτερική τρύπα περιστροφής.Σύνδεση σφραγίδων και άλλες διαδικασίεςΤο ύψος του σταθμού συναρμολόγησης μπορεί να ρυθμιστεί εύκολα για να ανταποκρίνεται στις απαιτήσεις σε διάφορα στάδια της διαδικασίας συναρμολόγησης.
Ο κύριος μηχανισμός κίνησης χρησιμοποιεί υδραυλικό σύστημα, με χαρακτηριστικά σταθερής ανύψωσης, εύκολης ρύθμισης, περιττής ισχύος και ούτω καθεξής.

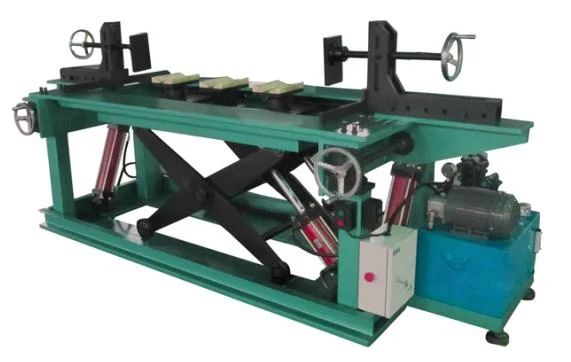

Μηχανή περιστροφής κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρικών κυλινδρών 1

Κύρια προδιαγραφές
2.1 Υψόμετρο λειτουργίας H = 1000 mm
2.2 Εφαρμόσιμο εύρος παραμέτρων σώματος (σχήμα):
Διάρκεια:L = 850 - 1650 mm
Διάμετρο:Β = 200 - 900 mm
Υψόμετρο:H = 200 - 900 mm
Εφαρμόσιμο εύρος χωρητικότητας για μετασχηματιστή βυθισμένο σε λάδι::30kVA―1600 kVA
2.3 Υποκείμενο φορτίο ανελκυστήρα(Αξιολογημένη):W = 3000 kg
2.4 Στροφή ανύψωσης:S = 500 mm
2.5 Ταχύτητα ανύψωσης:
V = 40 mm/s(ρυθμιζόμενο)
2.6 Υδραυλική πίεση λειτουργίας(Αξιολογημένη):P = 14 Mpa
2.7 Δραστηριακή τάση:Τρεις φάσεις 5 καλωδίων AC 380V
2.8 Δύναμη μηχανής:1.5KW
2.9 Μάζα μηχανής:W=1500 κιλά
2.10 Χρώμα:Πράσινη βαφή σφυριού

Οδηγία λειτουργίας
3.1 Ενεργοποίηση, ενεργοποίηση διακόπτη, μετά η μονάδα είναι σε λειτουργική κατάσταση.
3.2 Σύμφωνα με τις προδιαγραφές του εργαστηρίου:
* Ρυθμίστε τους αριστερούς και τους δεξιούς τροχούς στο μπροστινό μέρος του σταθμού συναρμολόγησης, προκαθορίστε το πλάτος του τραπεζιού εργασίας, το προκαθορισμένο πλάτος είναι το ύψος του άξονα περιστροφής συν επιπλέον 5 mm για εύκολη κρεμάτωση περιστροφής.
* Ρυθμίστε τις αριστερές και δεξιές στήριξεις πίεσης στο τραπέζι συναρμολόγησης, επιτρέποντας την απόσταση μεταξύ των δύο πλακών πίεσης μεγαλύτερη από το μέγιστο μήκος του σώματος.
* Χρησιμοποιήστε το ανελκυστήρα, κάντε τις τρεις στήλες "V" του ανελκυστήρα ελαφρώς υψηλότερες από την πλατφόρμα εργασίας και ρυθμίστε την απόσταση μεταξύ των τριών στήλων ανάλογα με το μέγεθος του σώματος.Μετά κλείδωσέ τα μετά τη ρύθμιση..
* Κρεμάζοντας αλληλοαποδομικά τις τριφορές A, B, C στο στήριγμα, οι κυλίνδρες του μακρού άξονα είναι κατακόρυφοι προς το επίπεδο εργασίας.πίεση της πλάκας κατά της πλευράς των περιτυλίξεων απαλά για να εξασφαλιστεί η κάθετη διέλευση της περιτύλιξης μέσω του πυρήνα και την ασφάλεια.

* Κατεβάστε αργά την πλατφόρμα ανύψωσης, επιτρέψτε στο εσωτερικό επίπεδο του μικρού άξονα της επικάλυψης να είναι ελαφρώς χαμηλότερο από το επίπεδο εργασίας κατά περίπου 5 mm. Και στη συνέχεια τοποθετήστε την τελική μόνωση του σώματος.
* Κρεμάστε τον πυρήνα στο βοηθητικό κινητό καροτσάκι.
* Αφού τοποθετηθεί το πρώτο στρώμα κύριο πυρήνα και το πυρήνα υπο-πλαίσιο στην επικάλυψη με τη σειρά, διπλώστε τους πυρήνες στην άλλη πλευρά του σταθμού συναρμολόγησης, βάψτε τους με επωξείδιο και συνδέστε τους.Ενεργοποιήστε το ανελκυστήρα προς τα κάτω για να διατηρήσετε το άνω επίπεδο του πυρήνα του πρώτου στρώματος παράλληλο με το σταθερό επίπεδο εργασίας.Στη διαδικασία, για να αποφευχθεί η παραμόρφωση του πυρήνα και η βλάβη που οφείλεται στην πίεση,το εργαλείο προσωρινής υποστήριξης χρησιμοποιείται για την υποστήριξη του επικείμενου μέρους του πυρήνα.
* Μετά την τοποθέτηση της μόνωσης του σώματος, συναρμολογήστε την άνω και κατώτερη σφραγίδα, τις αριστερές και δεξιές πλευρικές πλάκες και στη συνέχεια στερεώστε τις σύμφωνα με τις απαιτήσεις της διαδικασίας.Ολοκληρώστε τη διαδικασία του σώματος και σηκώστε μακριά με γερανό.
* Οι ηλεκτρικές διατάξεις προστασίας είναι εξοπλισμένες στα όρια για την αποφυγή δυσλειτουργίας και την εξασφάλιση της ασφάλειας.

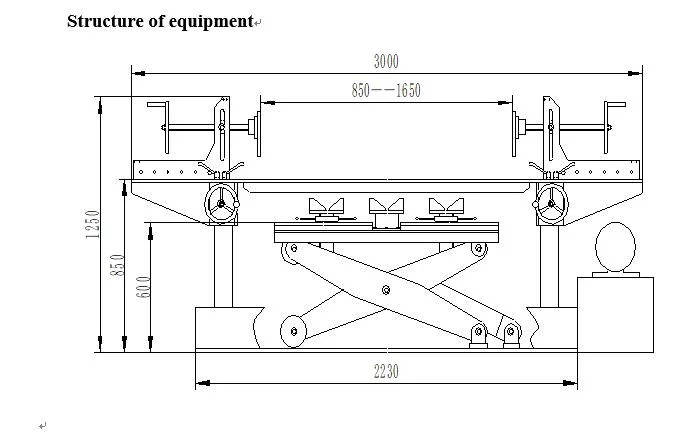

Κεντρική δομή:
Ο ανελκυστήρας υιοθετεί υδραυλικό σύστημα, περιλαμβάνει: αντλία πετρελαίου, κινητήρα, είδη βαλβίδων, κλπ. Χρησιμοποιούνται εξαρτήματα υψηλής ποιότητας για να εξασφαλιστεί υψηλή αξιοπιστία, χαμηλός θόρυβος και μη διαρροή συστήματος.Δυναμική πίεση λειτουργίαςΧρησιμοποιήστε σωλήνα υψηλής πίεσης, ασφαλή και εύκολη λειτουργία.
* Σχεδίαση πλατφόρμας ανύψωσης μεγάλης κλίμακας, (1400 × 670 mm) για να καλύψει το χώρο κίνησης για διάφορους μηχανισμούς ρουλεμάντων και συρόμενο τραπέζι.αφήστε αρκετό περιθώριο για να διευκολύνετε τη λειτουργία υποστήριξης.
* Η μέθοδος κίνησης για τη μετατόπιση τραπεζικού ελαστικού με χρήση τροχαλίδας, με ισχυρή αντοχή φορτίου, φορητή λειτουργία, ακριβή τοποθέτηση.Το τραπέζι εφόδου μπορεί να ανυψώνεται και να κατεβάζεται στο εύρος των 100 mmΟ μηχανισμός λεπτής ρύθμισης είναι εξοπλισμένος με ελαστικό ελαστικό για τη μείωση της αντοχής χειρισμού της ρύθμισης όταν φορτώνεται βαριά.
* Η εμπρόσθια σταθερή πλατφόρμα είναι εξοπλισμένη με μηχανισμό κίνησης βίδες, μετακινήστε την σταθερή πλατφόρμα ευθεία ή προς τα πίσω με την περιστροφή των τροχών.Κλείδωσε την πλατφόρμα τραβώντας το χερούλι.
* Ο μηχανισμός επαφής με τον πίνακα είναι εγκατεστημένος στα αριστερά και δεξιά πλευρά του σταθμού συναρμολόγησης για να κρατήσει τον πηνίο και τον πυρήνα σιδήρου και να εξασφαλίσει την ασφάλεια ταυτόχρονα.Η αποτελεσματική ροή κάθε μηχανισμού πιέσεως είναι 500 mm..
* Τα κύρια ηλεκτρονικά εξαρτήματα χρησιμοποιούνται από προϊόντα Schneider για να εξασφαλιστεί υψηλή αξιοπιστία.

Κράτος παράδοσης
Στάδιο συναρμολόγησης πλήρης μηχανής ένα σύνολο ((συμπεριλαμβανομένου του ντουλαπιού) ·
Ανεξάρτητο υδραυλικό φορτηγό ανύψωσης ένα σύνολο·
Πίνακας εγγράφων και άλλων ανταλλακτικών
Συμπεριλαμβανομένης της λίστας διαμόρφωσης, του εγχειριδίου λειτουργίας, του υδραυλικού σχεδίου, του ηλεκτρικού διαγράμματος.
Dhqz-3000 Amorphous Alloy Transformer Body Assembly Standtechnical Instruction

Dhqz-3000 Amorphous Alloy Transformer Body Assembly Standtechnical Instruction

Γενικές ερωτήσεις

1Ε: Τι σημαίνει "FOB", "CFR" και "CIF";

Α: FOB = δωρεάν στο πλοίο με λιμάνι φόρτωσης της Κίνας

CFR=CNF=κόστος και χρέωση μεταφοράς με λιμένα προορισμού

CIF=CFR+Ασφάλιση με λιμένα προορισμού

2. Ε: Τι αποτελείται από τον εξοπλισμό για όλη την γραμμή παραγωγής APG σας;

Α: Μηχανή APG-APG Μούχλας-Σκληρώνοντας-Οφεν-Αεροσυμπιεστή-Μεταμίευση υλικού-Απελευθέρωση Μούχλας- Ζυλενικά μικροφάρμακα.

3. Ε: Ποιες πληροφορίες χρειαζόμαστε πριν από την προσφορά;

Α: Διάμετρο του προϊόντος σας και φωτογραφία ή σχέδιο.

4Ε: Πώς είναι η εγκατάσταση και το debugging σας και η υπηρεσία μετά την πώληση;

Α: Ο μηχανικός μας πηγαίνει στο εξωτερικό για την εγκατάσταση και το διορθωτικό διαθέσιμα, και παρέχουμε ένα σταθμό εξυπηρέτηση και μηχανές δια βίου συντήρηση.

5Ε: Πώς είναι η εμπειρία σας σε αυτόν τον τομέα;

Α: Έχουμε 24 χρόνια εμπειρίας σε αυτόν τον τομέα. Μέχρι τώρα, έχουμε 19 ευρεσιτεχνίες.

6Ε: Είναι μια εταιρεία εξυπηρέτησης ενός σταθμού στην βιομηχανία ηλεκτρικών εξοπλισμούς;

Α: Ναι, τα προϊόντα μας καλύπτουν την μηχανή συσφίξης APG, τα καλούπια APG και την μηχανή στροειδούς περιστροφής με ένεση (CT & PT), τα καλούπια μετασχηματιστή, την μηχανή σήμανσης.

7Ε: Ποιο είναι το χρόνο παράδοσης;

Α: Χρειάζονται περίπου 50 εργάσιμες ημέρες.

8Ε: Πώς πάει η συσκευασία;

Α: Η μηχανή με πλαστική ταινία και άλλα μέρη χρησιμοποιεί ξύλινη θήκη για λόγους ασφαλείας.

9Ε: Ποιο είναι το λιμάνι αποστολής;

Α: Σαγκάη, Σενζέν, Νίνγκμπο, Κίνγκνταο κλπ.

10Ε: Ποιοι είναι οι όροι πληρωμής;

Α: Τηλεγραφική μεταφορά (TT), πιστωτική επιστολή.
