Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση

Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση

MOQ: 1 τεμάχιο
τιμή: consult
standard packaging: Τυποποιημένη συσκευασία εξαγωγής
Delivery period: 5 ημέρες
payment method: Χρηματοοικονομική βοήθεια
Supply Capacity: 100PCS/ΜΗΝΑ
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Κίνα
Μάρκα
JC
Πιστοποίηση
SGS,CE,UL
Αριθμό μοντέλου
KCY-590
Ονομασία:
Εξοπλισμός χύτευσης υπό κενή πίεση
Στοιχείο αριθ.:
KCY-500-3000
Κατάλληλο για::
χύτευση υπό κενό από προμικρή επωξική ρητίνη γεμίσματος δύο συστατικών.
Διαδικασία:
Διοργάνωση
Προδιαγραφές:
Αυξανόμενη Πίεση
Χρώμα:
Πράσινο
Δυναμικότητα:
1000KG/H
Σύστημα ελέγχου:
ΠΛΚ
Μέθοδος ψύξης:
Αέρος/ύδατος
Πίεση σχεδιασμού:
Προσαρμοσμένο
Θερμοκρασία σχεδίου:
Προσαρμοσμένο
Μέθοδος θέρμανσης:
Ατμός
Πηγή θέρμανσης:
Ατμός/ηλεκτρική ενέργεια/αέριο/πετρέλαιο
Απομόνωση:
Μαλλί βράχου/μαλλί γυαλιού
Υλικό:
Ατσάλι ατσάλι
Πίεση λειτουργίας:
Προσαρμοσμένο
Ονομασία προϊόντος:
Εγκατάσταση ξήρανσης που αυξάνει την πίεση
Επεξεργασία επιφάνειας:
Ζωγραφική/Αμμοβόληση
Τύπος σκαφών:
Κάθετος/οριζόντιος
Όγκος του σκάφους:
Προσαρμοσμένο
Μέθοδος εγκατάστασης:
Καθορισμένο
Τρόπος λειτουργίας:
Αυτοματοποιημένο
Δύναμη:
30kw
Πίεση:
0.6-0.8Mpa
Μέγεθος:
3000*2000*3000mm
Θερμοκρασία:
120-150℃
Τετάρτη:
380v
Εγγύηση:
1 έτος
Βάρος:
3000kg
Ποσότητα παραγγελίας min:
1 τεμάχιο
Τιμή:
consult
Συσκευασία λεπτομέρειες:
Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης:
5 ημέρες
Όροι πληρωμής:
Χρηματοοικονομική βοήθεια
Δυνατότητα προσφοράς:
100PCS/ΜΗΝΑ
Επισημαίνω:

Εξοπλισμός χύτευσης υπό κενό υπό πίεση

,

Μηχανή χύτευσης ρητίνης υπό κενό VPI

,

Σύστημα VPI

Περιγραφή προϊόντων

Εξοπλισμός χύτευσης υπό κενή πίεση με διαδικασία χύτευσης για μετασχηματιστές ηλεκτρικής μόνωσης

ΤΕΧΝΙΚΟΣ ΣΧΕΜΑΣ ΤΟΥ ΕΠΙΣΤΡΟΠΟΥ ΤΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΕΠΙΣΤΡΟΠΗΣ

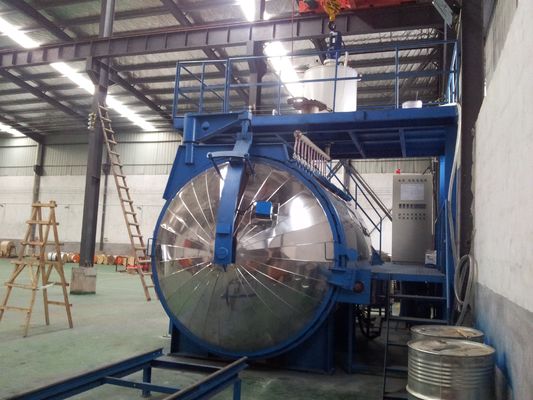

Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 0

Σύμφωνα με τις παραγωγικές ανάγκες του χρήστη και την πολυετή εμπειρία της εταιρείας στην κατασκευή εξοπλισμού χύτευσης και τις προδιαγραφές σχεδιασμού,το ακόλουθο τεχνικό σχέδιο καθορίζεται για περαιτέρω συζήτηση και διαπραγμάτευση μεταξύ των δύο μερών.

Ο προτεινόμενος εξοπλισμός είναι κατάλληλος για το χύτεμα υπό κενό μετασχηματιστή με δύο συστατικά προμικρά epoxy ρητίνη.

1Γενικές διατάξεις

  1. Η πρόταση αυτή προτείνει τις τεχνικές απαιτήσεις σχεδιασμού, κατασκευής, τελικής συναρμολόγησης, δοκιμής και λειτουργίας του εξοπλισμού.
  2. Η παρούσα πρόταση καθορίζει τις ελάχιστες τεχνικές απαιτήσεις και ο προμηθευτής παρέχει προϊόντα υψηλής ποιότητας που δεν είναι κατώτερα από την προδιαγραφή αυτή.
  3. Μετά την έναρξη ισχύος της σύμβασης, ο προμηθευτής παρέχει στον αιτούντα ένα χρονοδιάγραμμα παραγωγής που πληροί τις απαιτήσεις της ημερομηνίας παράδοσης της σύμβασης.
  4. Το σχέδιο διάταξης εξοπλισμού, το σχέδιο βασικής κατάστασης, το σχέδιο ηλεκτρικής ενέργειας και το σχέδιο δομής του κύριου κατασκευαστικού στοιχείου που παρέχεται από τον προμηθευτή δεν πρέπει να τεθεί σε λειτουργία μέχρι να επιβεβαιωθεί από τον αιτούντα..Ο προμηθευτής τροποποιεί άνευ όρων τα προβλήματα που δεν πληρούν τις απαιτήσεις της παρούσας τεχνικής προδιαγραφής στα σχέδια.
  5. Η προδιαγραφή του εξοπλισμού περιλαμβάνει την αρχή λειτουργίας, τη δομή, τις οδηγίες εγκατάστασης, τις μεθόδους λειτουργίας και τις προφυλάξεις, τα κοινά σφάλματα και τις λύσεις, τους προμηθευτές,μοντέλα και προδιαγραφές και άλλα σχετικά τεχνικά δεδομένα ολόκληρου του εξοπλισμού και όλων των σημαντικών συστημάτων.
  6. Ο προμηθευτής είναι υπεύθυνος για τις επιδόσεις και την λειτουργική αξιοπιστία του εξοπλισμού, καθώς και για το σχεδιασμό, την κατασκευή, τη μεταφορά, την εγκατάσταση,Εγκατάσταση και δοκιμαστική παραγωγή του εξοπλισμού- Εφαρμογή του έργου κλειδί-σε-χρέη.
  7. Ο προμηθευτής εγγυάται την παροχή εφαρμοστέας, ώριμης και αποδεδειγμένης τεχνολογίας για εξοπλισμό χύτευσης.

Τα ανταλλακτικά και τα ανταλλακτικά που μπορούν να λειτουργήσουν κανονικά εντός ενός έτους θα παρέχονται δωρεάν.

2Ο σχεδιασμός αυτού του εξοπλισμού υιοθετεί τα ακόλουθα σχετικά πρότυπα, εγχειρίδια και πρότυπα.

  1. Η παρούσα τεχνική προδιαγραφή για εξοπλισμό χύσης υπό κενό
  2. GB9115.1-2000 "Φλέγγια κενού"
  3. JB/T6533-97 Ροτοριακή αντλία κενού με φούσκα
  4. Ρυθμιστική αντλία JB/T7674-95
  5. GB/T6709-96 "Σύρματα κενού και εξαρτήματα"
  6. JB1090-1092 "Τύπος και μέγεθος ελαστικής σφραγίδας για κενό"
  7. GB191 "Γραφικό σύμβολο συσκευασίας, αποθήκευσης και μεταφοράς"
  8. Εγχειρίδιο σχεδιασμού κενού, Ινστιτούτο Φυσικής Lanzhou
  9. Εγχειρίδιο σχεδιασμού συστήματος κενού, Πανεπιστήμιο του Βορειοανατολικού
  10. GB/T5226.1-1996 "Βιομηχανικές μηχανές και ηλεκτρικός εξοπλισμός Μέρος Ι: Γενικές τεχνικές προϋποθέσεις"

3. Χαρακτηριστικά του εξοπλισμού

  1. Ο εξοπλισμός χύτευσης υπό κενό του παρόντος σχεδίου εφαρμόζεται στην επεξεργασία χύτευσης υπό κενό μετασχηματιστών και αντιδραστήρων χύτευσης.
  2. Το σύστημα αυτό αντανακλά τις απαιτήσεις εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος.Η διάρκεια ζωής της ειδικά κατασκευασμένης ηλεκτρικής πλάκας θέρμανσης είναι περισσότερη από 3 φορές αυτή της εισαγόμενης γερμανικής πλάκας θέρμανσηςΗ πραγματική αίσθηση της εξοικονόμησης ενέργειας, τα προϊόντα προστασίας του περιβάλλοντος.
  3. Το μοναδικό σύστημα φιλτραρίσματος, μπορεί να αποτρέψει αποτελεσματικά τον ατμό ρητίνης στην αντλία κενού.

4ΤΕΧΝΙΚΗ Πρόταση

  1. Σύνθεση του εξοπλισμού
- Όχι, όχι. Ονομασία Ποσότητα ΣΗΜΕΙΩΣΗ
1.1

ΚΑΤΑΝΚΙΣΜΟ ΤΗΣ ΤΕΛΙΚΗΣ ΜΕΤΑΣΙΣΜΟΥ ΑΥΤΟΥ 200L

ΣΥΣΤΗΜΑ

Δύο σετ
1.2 Συστήματα δεξαμενής χύσης κενού Ένα σύνολο
1.3 Σύστημα θέρμανσης Δύο σετ
1.4 Σύστημα κενού Δύο σετ
1.5 Σύστημα σωλήνων ψύξης νερού Ένα σύνολο
1.6 ΠΝΕΥΜΑΤΙΚΑ και ΣΥΣΤΗΜΑΤΙΚΑ ΤΟΥΡΟΥ Ένα σύνολο
1.7 Σύστημα ελέγχου Ένα σύνολο ΕΠΙΣΚΡΙΜΑ ΑΝΤΑΣΗΣ
1.8 Πλατφόρμα από χάλυβα Ένα σύνολο ΔΙΑΠΟΡΕΙΣΤΕΙΑ ΤΟΥ ΜΕΡΟΥ Α
  1. ΤΕΧΝΙΚΟΙ ΔΙΚΑΤΗΤΕΣ ΚΑΙ ΠΑΡΑΜΑΤΕΡΕΣ ΤΟΥ ΕΠΙΣΤΡΟΠΟΥ:
    1. Διάμετρος κατσαρόλας χύσης κενού Φ2000×L2400
    2. Η ταχύτητα άντλησης της κύριας αντλίας άντλησης του συστήματος κενού είναι 300L/S
    3. Η θερμοκρασία λειτουργίας της δεξαμενής χύσης είναι 70 ~ 85 °C
    4. Τελικός βαθμός κενού της δεξαμενής χύσης (σταθερή κατάσταση, χωρίς φορτίο) ≤50Pa
    5. Ταχύτητα διαρροής δεξαμενής χύτευσης ≤50Pa.L/S
    6. Το κενό λειτουργίας της δεξαμενής χύσης είναι 50 ~ 100Pa
    7. Ο εξοπλισμός υιοθετεί χειροκίνητη μέτρηση και δυναμική ανάμειξη υλικών.
    8. Ο εξοπλισμός υιοθετεί διαδικασία χύτευσης υπό κενό.
    9. Η δεξαμενή ανάμειξης υιοθετεί ηλεκτρική θέρμανση, πετρέλαιο αγωγίας θερμότητας ως μέσο μεταφοράς θερμότητας και αυτόματο έλεγχο θερμοκρασίας.Όλα τα μέρη θέρμανσης είναι μονωμένα με θερμομόνωση, και η δεξαμενή χύτευσης είναι θωρακισμένη με πλάκα από ανοξείδωτο χάλυβα (SUS430). Η δεξαμενή ανάμειξης είναι θωρακισμένη με λεπτή πλάκα από χάλυβα και επικαλυμμένη στην επιφάνεια.Η θερμοκρασία της επιφάνειας του στρώματος μόνωσης δεν πρέπει να είναι υψηλότερη από 20 °C θερμοκρασία δωματίου.
  2. Ηλεκτρικός ρεύμα, νερό, αέρας και βασικές συνθήκες

ΕΠΙΧΡΗΜΑΤΙΚΕΣ, (ΧΡΗΣΙΣΤΟΥΣ ΕΠΙΤΡΟΠΗΣ: Ηλεκτρική τροφοδοσία, συμπυκνωτής αέρα):

  1. Κατηγορία ισχύος: 80kw, 380V, 50Hz, τριστάσιο πεντασύρματο ειδικό ντουλάπι διανομής, ισχύς συνδεδεμένη με το ηλεκτρικό ντουλάπι ελέγχου.
  2. Πηγή νερού: πίεση ≥ 0,2Mpa, μέγιστη κατανάλωση 3m3/h, θερμοκρασία νερού ≤ 25°C.
  3. Συμπυκνωμένος αέρας: 0,4 ~ 0,6Mpa, μέγιστη κατανάλωση 0,3m3/min
  4. Κάντε τα θεμέλια, το ατσάλινο πλαίσιο και την εξωτερική τροχιά της ενσωματωμένης δεξαμενής σύμφωνα με τα σχέδιά μας.
  1. ΤΕΧΝΙΚΕΣ ΚΑΛΟΙΣΜΕΣ ΚΑΤΟΥ ΣΥΣΤΗΜΟΥ:
    1. Ένα σύνολο δεξαμενών αποκαύσης 400L για την ανάμειξη υπό κενό

Τεχνική προδιαγραφή και εφαρμογή δεξαμενής

Ο αποτελεσματικός όγκος είναι 400L

Έλαιο καύσης θερμότητας 10KW

Τελικό κενό: 50Pa (χωρίς φορτίο, κατάσταση ψύξης)

Καμία διαρροή φορτίου: 50Pa.L/S

Θερμοκρασία λειτουργίας: 60 ~ 80°C

Θέρμανση επιφάνειας δεξαμενής Θέρμανση περιβάλλοντος +20°C

Εφοδιασμένο με συσκευή ελέγχου συχνότητας, μπορεί να ρυθμίζει την ταχύτητα ανύψωσης ανάλογα με την ιξώδες του υλικού.

Μόνωση από λευκό μαλλί, πλάκα από ανοξείδωτο χάλυβα (SUS430, 1,5 mm πάχος) θωρακισμένη, επιφανειακή επίστρωση

Η δεξαμενή αυτή χρησιμοποιείται για την ανάμειξη της εποξικής ρητίνης και του μείγματος στερεωτικού παράγοντα και την αποαέριαση υπό κενό.

Η δεξαμενή ανάμειξης τοποθετείται στην κύρια πλευρά της δεξαμενής χύσης κενού για την αύξηση της παραγωγής.

Συσκευές για το σώμα της δεξαμενής:

- Όχι, όχι. Ονομασία Ποσότητα ΕΠΕ
1 ΚΟΣΤΟΡΙΟΣ ΤΗΣ ΕΛΕΥΤΕΡΑΣ ΣΤΑΛΟΥ 1 SET
2 ΚΑΤΑΡΜΑΤΙΚΗ ΚΑΤΑΡΜΑΤΙΚΗ ΚΑΤΑΡΜΑΤΙΚΗ ΚΑΤΑΡΜΑΤΙΚΗ 1 SET
3 ΑΡΧΙΚΟΣ ΚΑΤΑΡΙΣΜΟΣ 1 SET
4 ΚΑΤΑΡΙΑΣ, ΔΙΝΑΜΙΚΗ ΣΙΛΗ, κλπ. 1 SET
5 ΑΝΚΡΟΣ ΑΓΙΓΤΑΤΟΡΟΣ ΑΝΚΡΟΣ ΑΣΤΑΛΟΥ 1 τεμάχιο
6 Ενσωματωμένη συσκευή αποκαύσης ταινίας 1 SET
7 Εγχειριτική βαλβίδα αναρρόφησης κενού DN25 Δύο σετ
8 ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗΣ 1 SET
9 Αισθητήρας ελέγχου θερμοκρασίας 1 SET
10 ΚΑΝ ΚΑΠΟΥΡΙΚΗ ΠΕΡΙΛΗΣΗ 1 κομμάτι
11 Πνευματική βαλβίδα εκφόρτωσης (ατσάλι DN50) 1 SET
12 Μειωτήρας στροφής 1 τεμάχιο
13 ΕΠΙΣΤΡΟΠΟΣ ΡΕΓΓΓΟΛΗΣΗΣ ΤΗΣ ΓΙΑΤΗΣΗΣ με μεταβλητή συχνότητα 1 τεμάχιο
14 ΕΔΩΣΗ ΜΕΤΡΙΜΑΤΙΚΗΣ ΕΠΙΣΤΡΟΠΗΣ Θέρμανσης 1 SET
15 Ηλεκτρικό σύστημα θέρμανσης Δύο σετ
16 ΒΙΜΕΤΑΛΙΚΟΣ ΘΕΡΜΟΜΕΤΡΟΣ 1 SET
17 ΠΟΡΤΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ Τ 1 SET
18 Δέσμη φόρτισης και βαλβίδα επιταχυντή 1 SET



ΤΑΝΚΙΣΜΟΣ ΜΗΣΗΣ 400 λίτρων:

Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 1

4.2 Ένα σύνολο δεξαμενών στάθμευσης κενού (ατμοσφαιρική πίεση) Συστήματα Τεχνικές προδιαγραφές και χρήσεις δεξαμενών κενού:

Οριζόντιο μέγεθος εσωτερικού τοιχώματος δεξαμενής: Φ2000mm×2400mm

Τελικό κενό: 50Pa (χωρίς φορτίο, κατάσταση ψύξης)

Καμία διαρροή φορτίου: 50Pa.L/S

Θερμοκρασία λειτουργίας: 70 ~ 85°C

Θέρμανση επιφάνειας δεξαμενής: θερμοκρασία περιβάλλοντος +20°C

Ο υπεύθυνος χύτευσης υιοθετεί πνευματική βαλβίδα σφαίρας για τροφοδοσία και μπορεί να ρυθμίσει την βαλβίδα χύτευσης κενού που πραγματικά απαιτείται σύμφωνα με τον αριθμό των προϊόντων.Η ανταλλακτική διασύνδεση φλάντζης του σωλήνα χύτευσης προορίζεται για μελλοντική αναβάθμιση.

Η δεξαμενή χύσης είναι οριζόντια, η πόρτα της δεξαμενής είναι ανοιχτή από την πλευρά και το σώμα της δεξαμενής είναι δομής δεξαμενής χύσης κενού.

Η διαδικασία χύτευσης υπό κενό μπορεί να βελτιστοποιήσει τη διαδικασία χύτευσης, να αυξήσει την διαπερατότητα του υλικού και τελικά να επιτύχει το αποτέλεσμα της μείωσης του δείκτη απελευθέρωσης του προϊόντος.

Κλείδωσε την κάρτα της κονσέρβας χειροκίνητα αφού κλείσει η πόρτα της κονσέρβας.

Το σώμα της δεξαμενής είναι εγκατεστημένο στο έδαφος, και στο δεξαμενό είναι διαθέσιμα ελαφρύ σιδηρόδρομο και τροχό (ενισχυμένο).

Η εξωτερική επιφάνεια της δεξαμενής θερμαίνεται με ηλεκτρική πλάκα θέρμανσης.

Το ύψος της τροχιάς στο εσωτερικό της δεξαμενής είναι ίσο με το ύψος της τροχιάς του καροτσού μεταφοράς εκτός της δεξαμενής (αυτοσυσκευασμένο από τον χρήστη του καροτσού μεταφοράς εκτός της δεξαμενής),ώστε να διευκολύνεται η πρόσβαση του τροχοφόρου;

Απομόνωση από λευκό μαλλί, πλάκα από ανοξείδωτο χάλυβα (SUS430) με θωράκιση.

Το σώμα της δεξαμενής είναι εφοδιασμένο με άλλες διεπαφές για την κάλυψη των τεχνολογικών απαιτήσεων.

ΕΠΙΣΤΡΟΠΗ ΤΑΝΚ

- Όχι, όχι. Ονομασία Ποσότητα ΕΠΕ
1 ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗΣ 6 ΕΣΤ
2 Διάταξη ΔΙΚΑΛΑΣΗΣ ΠΡΟΣΟΧΗΣ (DN16) 12
3 Αισθητήρας θερμοκρασίας 2PCS
4 Ειδικά σχηματισμένο δαχτυλίδι σφραγίδας για την πόρτα δεξαμενής 1 SET
5 Εγχειρητική περιστροφή ΚΑΝΝΟΥ ΤΗΣ ΠΟΡΤΗΣ ΑΠΟΔΟΥΣΗΣ ΚΑΙ ΚΛΥΣΗΣ 1 SET
6 ΤΡΟΛΕΙΑ ΚΑΤΑΝΚΙΚΟΥ ΚΑΤΑΝΚΙΚΟΥ (6 ΤΟΝΕΣ) 1 SET
7 ΒΙΜΕΤΑΛΙΚΟΣ ΘΕΡΜΟΜΕΤΡΟΣ 1 SET
8 ΚΑΝΟΝΙΚΟ ΤΟΥΡΟΥ ΠΑΡΑΓΟΥ (DN50 με 12 σύνολα σωλήνων DN16) 1 SET

ΕΠΙΣΤΡΟΠΟΣ ΠΑΡΑΓΟΥΣΗΣ ΑΥΤΟΥ

Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 2

4.3 Δύο σύνολα συστήματος θέρμανσης

4.3.1 Κάθε μονάδα του εξοπλισμού ελέγχεται από ανεξάρτητο σύστημα ελέγχου θερμοκρασίας, το οποίο είναι βολικό για κάθε μονάδα για τη ρύθμιση της θερμοκρασίας.Η δεξαμενή ανάμειξης υιοθετεί τη λειτουργία μεταφοράς θερμότητας του πετρελαίου αγωγίας θερμότηταςΗ δεξαμενή χύσης θερμαίνεται απευθείας από ηλεκτρική πλάκα θέρμανσης Wuxi, αυτόματο έλεγχο θερμοκρασίας, συναγερμό υπερθερμοκρασίας, ισχύς 63KW, η υψηλότερη θερμοκρασία θέρμανσης 130 °C.Η θερμοκρασία θέρμανσης όλων των συστημάτων θέρμανσης δεξαμενής ανάμειξης μπορεί να ρυθμίζεται μεταξύ κανονικής θερμοκρασίας και 80°C.

Διαμόρφωση συστήματος:

Σύστημα θέρμανσης για δεξαμενή τελικής ανάμειξης 400 λίτρων:

  - Όχι, όχι. Ονομασία Ποσότητα
1 ΤΥΜΠΟΥΡΙΚΟ ΕΛECTRΙΚΟ ΕΛΕΜΝΤΟ ΘΕΜΙΣΜΟΥ (5KW) Δύο σετ
2 Ελέγχος θερμοκρασίας ψηφιακής οθόνης 1 SET
3 Αισθητήρας θερμοκρασίας 1 SET
4 ΤΡΑΜΠΟΥΣ και ΚΑΒΕΛΟΥΣ 1 SET

Συστήματα θέρμανσης για δεξαμενή χύσης κενού:

ΟΧΙ Ονομασία Ποσότητα
1 Ηλεκτρική πλάκα θέρμανσης (0,5KW) 108 SETS
2 Διοδηγός υψηλής θερμοκρασίας 600 μέτρα
3 ΚΑΤΑΣΜΟΣ ΚΑΙ ΚΑΤΑΣΜΟΣ ΚΑΙ ΚΑΤΑΣΜΟΣ 6
4 Ψηφιακός ελεγκτής θερμοκρασίας 1 SET
5 Πλάκα πίεσης 108 SETS
6 ΑΣΤΑΛΑΣΤΕΣ ΣΤΟΥΔΙΣΜΟΣ για συγκόλληση αντίστασης 216 σύνολα

4.4 Δύο σύνολα συστήματος κενού (συνολικά 3 αντλίες κενού):

4.4.1Η μέγιστη ταχύτητα άντλησης μιας ροτατικής μονάδας Roots προς την μονάδα κενού της δεξαμενής χύσης είναι 300L/S. Το κενό λειτουργίας του συστήματος μπορεί να ελεγχθεί μεταξύ 50-200Pa.Μείωση της πιθανότητας να αντλείται υλικό στο σύστημα κενού λόγω υψηλού βαθμού κενούΤο σύστημα είναι εξοπλισμένο με δύο σετ ειδικών φίλτρων για την αποφυγή των προσμείξεων στο φυσικό αέριο που αντλείται στο μέγιστο δυνατό βαθμό και τη συλλογή συμπυκνωμένου συμπυκνώσιμου αερίου για την προστασία της αντλίας κενού.

ΕΝΩΡΙΣΜΟΣ ΚΟΝΦΙΓΟΡΙΣΜΟΣ:

- Όχι, όχι. Ονομασία Ποσότητα
1 VSV-300 ΡΟΤΑΡΙΚΗ ΒΑΝΗ ΑΒΑΚΟΥΜΑ 1 SET
2 ZJP-300 ROOTS ΒΑΚΥΟΥΜ ΠΑΜΠΑ 1 SET
3 ΠΝΕΥΜΑΤΙΚΗ ΚΕΝΑΙΡΗ ΚΑΛΟΥΛΙΟΥ (DN150) 1 SET
4 Ηλεκτρομαγνητική βαλβίδα φόρτισης 1 SET
5 ΚΑΛΟΥΡΙΣΜΟΣ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ 1 SET
6 ΠΑΡΑΓΜΑΤΙΚΟ 1 SET
7 ΦΙΛΤΡΟΣ ΚΟΝΔΑΣΗΣ 1 SET
8 ΦΙΛΤΡΟΥΡΙΟ ΑΒΑΚΥΟΥ 1 SET
9 ΔΕΣΜΟΥΛΙΚΟ ΔΙΚΑΙΟΥ (Z-100) 1 SET
10 ΔΟΣΜΟΣ ΠΑΡΑΓΟΥ (DN150) 1 SET

ΕΠΙΣΤΡΟΠΗ ΚΟΝΦΙΓΡΑΣΙΑΣ ΣΥΣΤΗΜΟΥ:

- Όχι, όχι. Ονομασία Ποσότητα
1 VSV-100 ΡΟΤΑΡΙΚΗ ΒΑΝΕΡΙΑ ΠΑΜΠΗ ΑΒΑΚΟΥΜ 1 SET



  2 ΠΝΕΥΜΑΤΙΚΗ ΚΑΛΟΥΡΙΑ ΚΑΛΟΥΡΙΑ (DN50) Δύο σετ
3 Ηλεκτρομαγνητική βαλβίδα φόρτισης Δύο σετ
4 ΚΑΛΟΥΡΙΣΜΟΣ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ Δύο σετ
5 ΠΑΡΑΓΜΑΤΙΚΟ 1 SET
6 ΦΙΛΤΡΟΣ ΚΟΝΔΑΣΗΣ 1 SET
7 ΦΙΛΤΡΟΥΡΙΟ ΑΒΑΚΥΟΥ Δύο σετ
8 ΚΑΤΑΡΑΣΙΑ ΔΙΣΚΗΣ Δύο σετ
9 ΧΡΗΣΙΚΟΣ ΤΟΥΡΟΣ ΤΟΥ ΣΥΡΙΖΑ Δύο σετ

Μονάδα κενού:



ΤΑΝΚΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΣ

4.5Ένα σύνολο από αυτόματο σύστημα καθαρισμού.

4.5.1 Το σύστημα περιλαμβάνει: αντλία διαφράγματος, δεξαμενή διαλύτη, δεξαμενή ροής, αγωγό, βαλβίδα, μετρητή κενού κ.λπ.

4.5.2 Το σύστημα μεταφέρει τον διαλύτη στην δεξαμενή ανάμειξης μέσω της ειδικής αντλίας αντλίας διαλύτη·

4.5.3 Ολοκληρώνεται η διαδικασία αυτόματου καθαρισμού με το χύσιμο του αγωγού και της βαλβίδας πίσω στη δεξαμενή διαλύτη μέσω της δεξαμενής ροής, της βαλβίδας και του αγωγού.

4.5.4 Η κονσέρβα διαλύτη είναι εφοδιασμένη με βαλβίδα εκκένωσης για την τακτική εκκένωση ιζημάτων.

4.6Ένα σύνολο συστημάτων σωλήνων ψύξης νερού

Το σύστημα περιλαμβάνει σωλήνες ψύξης νερού, βαλβίδες, μετρητές πίεσης και άλλα σημεία νερού εντός του πεδίου εφαρμογής του εξοπλισμού.Ο χρήστης πρέπει να συνδέει τα σημεία παροχής και επιστροφής νερού εντός 5 μέτρων από τον χώρο του εξοπλισμού..

- Όχι, όχι. Ονομασία Ποσότητα
1 ΤΗΣ ΓΑΛΒΑΝΙΣΜΟΥΣ ΤΟΥΡΟΥ ΝΕΡΟΥ 1 SET
2 ΚΑΛΕΙΑ ΚΑΛΕΙΑΣ Μερικά κομμάτια
3 ΔΕΜΑΤΗΡΙΣ ΤΗΣ ΠΡΕΣΥΣΟΥ ΕΛΕΚΤΡΙΚΗΣ ΕΠΙΣΤΡΟΠΗΣ 1 SET
4 Κύλινδρο διακόπτη Δύο σετ

4.7Ένα σύνολο αεραγωγικών συστημάτων

4.7.1. Χρησιμοποιείται για την παροχή ενέργειας σε αεραγωγές και κυλίνδρους. Ο χρήστης παρέχει την πηγή αέρα σε απόσταση 5 μέτρων από τον χώρο του εξοπλισμού. Ο προμηθευτής πρέπει να παρέχει:

- Όχι, όχι. Ονομασία Ποσότητα
1 ΤΡΙΠΛΕΤ 1 SET
2 Δύο θέσεις πενταδρομικής βαλβίδας 8 ΕΣΤ
3 Συσκευές για σωλήνες 1 SET



Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 3




4.8 Ένα σύνολο ηλεκτρονικών συστημάτων ελέγχου (οθόνη αφής)





Λειτουργία:

Το σύστημα ελέγχου εφαρμόζεται σε θερμοκρασία περιβάλλοντος 0 ~ 40 °C, καλωδίωση, καλωδίωση, διάταξη γέφυρας σύμφωνα με τη διεθνή εφαρμογή.

  • Θέρμανση δεξαμενής χύτευσης, ανίχνευση βαθμού κενού και ψηφιακή απεικόνιση.
  • Διαδικασία ελέγχου με οθόνη αφής, προβολή της λειτουργικής κατάστασης κάθε μονάδας εξοπλισμού.
  • ● Να συνειδητοποιήσετε την διασύνδεση και τη διασύνδεση μεταξύ της αντλίας και της βαλβίδας της μονάδας κενού.
  • Η πραγματοποίηση της πίεσης του αέρα, η πίεση του νερού ανεπαρκής συσκευή συναγερμού.

● Μπορεί να ελέγχεται με χειροκίνητο κουμπί και οθόνη αφής.

4.9 ΑΛΛΑ ΤΕΧΝΙΚΕΣ ΑΠΟΧΡΗΣΗΣ

4.9.1- Απομάκρυνση της σκουριάς, πρόληψη της σκουριάς και επεξεργασία της επικάλυψης στην επιφάνεια των στοιχείων του συστήματος.

  1. Η εξωτερική επιφάνεια κάθε στοιχείου του συστήματος θέρμανσης (εκτός από τα θωρακισμένα μέρη και τα εξαγορασμένα μέρη) πρέπει να είναι ζεστό κόκκινο.
  2. Η εξωτερική επιφάνεια του ηλεκτρικού ντουλάπι ελέγχου είναι ουράνια μπλε
  3. Η εξωτερική επιφάνεια των άλλων τμημάτων (εκτός από τα θωρακισμένα μέρη και τα εξωτερικά μέρη) και η πλατφόρμα εργασίας του εξοπλισμού είναι όλα βιομηχανικά γκρι.

4.10 Ενα σύνολο πλατφόρμας από χάλυβα για την εγκατάσταση εξοπλισμού (ΥΛΕΙΑ)

Προμηθεύεται από μέρος Α και κατασκευάζεται από μέρος Β)




Η πλατφόρμα χάλυβα χρησιμοποιείται για την εγκατάσταση αυτού του συνόλου εξοπλισμού, και το χάλυβα πλαίσιο είναι δομής 2 στρωμάτων.Παρέχουμε το σχέδιο και τον κατάλογο υλικών του χάλυβα και της κατασκευής του.





5. Κατάλογος των εξαρτημάτων και ανταλλακτικών

- Όχι, όχι. Ονομασία Ειδικότητα Ποσότητα
1

Η αντλία κενού έρχεται μαζί

ΕΝΩΡΙΣΜΑ

VSV-100 1 SET
2 Δαχτυλίδι σφραγίδας πόρτας δεξαμενής VSV-300 1 SET
3

Δαχτυλίδι σφραγίδας για κενό και

ΥΛΗΘΕΙΟΣ ΠΟΥΛΟΔΟΣ

ZJP-300 1 SET
4 Δαχτυλίδι σφραγίδας του καπάκου δεξαμενής ανάμειξης

Φ2400 (ΔΙΑΒΑΛΕΥΤΟΣ

1 έτος)

1 κομμάτι
5 Ηλεκτρικό σύστημα θέρμανσης Διάφορα μετρικά 1 SET
6 Αντίσταση θερμοκρασίας 400 λίτρα 1 ρίζα
7 ΦΑΜΠΟΣ ΠΑΡΑΓΟΥΣΗΣ   2 ΣΤΙΚΑ
8 ΔΙΑΒΑΣΗ Παρατήρησης   2 ΣΤΙΚΑ
Recommended Products
προϊόντα
products details
Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση
MOQ: 1 τεμάχιο
τιμή: consult
standard packaging: Τυποποιημένη συσκευασία εξαγωγής
Delivery period: 5 ημέρες
payment method: Χρηματοοικονομική βοήθεια
Supply Capacity: 100PCS/ΜΗΝΑ
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
Κίνα
Μάρκα
JC
Πιστοποίηση
SGS,CE,UL
Αριθμό μοντέλου
KCY-590
Ονομασία:
Εξοπλισμός χύτευσης υπό κενή πίεση
Στοιχείο αριθ.:
KCY-500-3000
Κατάλληλο για::
χύτευση υπό κενό από προμικρή επωξική ρητίνη γεμίσματος δύο συστατικών.
Διαδικασία:
Διοργάνωση
Προδιαγραφές:
Αυξανόμενη Πίεση
Χρώμα:
Πράσινο
Δυναμικότητα:
1000KG/H
Σύστημα ελέγχου:
ΠΛΚ
Μέθοδος ψύξης:
Αέρος/ύδατος
Πίεση σχεδιασμού:
Προσαρμοσμένο
Θερμοκρασία σχεδίου:
Προσαρμοσμένο
Μέθοδος θέρμανσης:
Ατμός
Πηγή θέρμανσης:
Ατμός/ηλεκτρική ενέργεια/αέριο/πετρέλαιο
Απομόνωση:
Μαλλί βράχου/μαλλί γυαλιού
Υλικό:
Ατσάλι ατσάλι
Πίεση λειτουργίας:
Προσαρμοσμένο
Ονομασία προϊόντος:
Εγκατάσταση ξήρανσης που αυξάνει την πίεση
Επεξεργασία επιφάνειας:
Ζωγραφική/Αμμοβόληση
Τύπος σκαφών:
Κάθετος/οριζόντιος
Όγκος του σκάφους:
Προσαρμοσμένο
Μέθοδος εγκατάστασης:
Καθορισμένο
Τρόπος λειτουργίας:
Αυτοματοποιημένο
Δύναμη:
30kw
Πίεση:
0.6-0.8Mpa
Μέγεθος:
3000*2000*3000mm
Θερμοκρασία:
120-150℃
Τετάρτη:
380v
Εγγύηση:
1 έτος
Βάρος:
3000kg
Ποσότητα παραγγελίας min:
1 τεμάχιο
Τιμή:
consult
Συσκευασία λεπτομέρειες:
Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης:
5 ημέρες
Όροι πληρωμής:
Χρηματοοικονομική βοήθεια
Δυνατότητα προσφοράς:
100PCS/ΜΗΝΑ
Επισημαίνω

Εξοπλισμός χύτευσης υπό κενό υπό πίεση

,

Μηχανή χύτευσης ρητίνης υπό κενό VPI

,

Σύστημα VPI

Περιγραφή προϊόντων

Εξοπλισμός χύτευσης υπό κενή πίεση με διαδικασία χύτευσης για μετασχηματιστές ηλεκτρικής μόνωσης

ΤΕΧΝΙΚΟΣ ΣΧΕΜΑΣ ΤΟΥ ΕΠΙΣΤΡΟΠΟΥ ΤΗΣ ΚΑΤΑΡΙΣΜΑΤΙΚΗΣ ΕΠΙΣΤΡΟΠΗΣ



Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 0

Σύμφωνα με τις παραγωγικές ανάγκες του χρήστη και την πολυετή εμπειρία της εταιρείας στην κατασκευή εξοπλισμού χύτευσης και τις προδιαγραφές σχεδιασμού,το ακόλουθο τεχνικό σχέδιο καθορίζεται για περαιτέρω συζήτηση και διαπραγμάτευση μεταξύ των δύο μερών.

Ο προτεινόμενος εξοπλισμός είναι κατάλληλος για το χύτεμα υπό κενό μετασχηματιστή με δύο συστατικά προμικρά epoxy ρητίνη.

1Γενικές διατάξεις

  1. Η πρόταση αυτή προτείνει τις τεχνικές απαιτήσεις σχεδιασμού, κατασκευής, τελικής συναρμολόγησης, δοκιμής και λειτουργίας του εξοπλισμού.
  2. Η παρούσα πρόταση καθορίζει τις ελάχιστες τεχνικές απαιτήσεις και ο προμηθευτής παρέχει προϊόντα υψηλής ποιότητας που δεν είναι κατώτερα από την προδιαγραφή αυτή.
  3. Μετά την έναρξη ισχύος της σύμβασης, ο προμηθευτής παρέχει στον αιτούντα ένα χρονοδιάγραμμα παραγωγής που πληροί τις απαιτήσεις της ημερομηνίας παράδοσης της σύμβασης.
  4. Το σχέδιο διάταξης εξοπλισμού, το σχέδιο βασικής κατάστασης, το σχέδιο ηλεκτρικής ενέργειας και το σχέδιο δομής του κύριου κατασκευαστικού στοιχείου που παρέχεται από τον προμηθευτή δεν πρέπει να τεθεί σε λειτουργία μέχρι να επιβεβαιωθεί από τον αιτούντα..Ο προμηθευτής τροποποιεί άνευ όρων τα προβλήματα που δεν πληρούν τις απαιτήσεις της παρούσας τεχνικής προδιαγραφής στα σχέδια.
  5. Η προδιαγραφή του εξοπλισμού περιλαμβάνει την αρχή λειτουργίας, τη δομή, τις οδηγίες εγκατάστασης, τις μεθόδους λειτουργίας και τις προφυλάξεις, τα κοινά σφάλματα και τις λύσεις, τους προμηθευτές,μοντέλα και προδιαγραφές και άλλα σχετικά τεχνικά δεδομένα ολόκληρου του εξοπλισμού και όλων των σημαντικών συστημάτων.
  6. Ο προμηθευτής είναι υπεύθυνος για τις επιδόσεις και την λειτουργική αξιοπιστία του εξοπλισμού, καθώς και για το σχεδιασμό, την κατασκευή, τη μεταφορά, την εγκατάσταση,Εγκατάσταση και δοκιμαστική παραγωγή του εξοπλισμού- Εφαρμογή του έργου κλειδί-σε-χρέη.
  7. Ο προμηθευτής εγγυάται την παροχή εφαρμοστέας, ώριμης και αποδεδειγμένης τεχνολογίας για εξοπλισμό χύτευσης.

Τα ανταλλακτικά και τα ανταλλακτικά που μπορούν να λειτουργήσουν κανονικά εντός ενός έτους θα παρέχονται δωρεάν.

2Ο σχεδιασμός αυτού του εξοπλισμού υιοθετεί τα ακόλουθα σχετικά πρότυπα, εγχειρίδια και πρότυπα.

  1. Η παρούσα τεχνική προδιαγραφή για εξοπλισμό χύσης υπό κενό
  2. GB9115.1-2000 "Φλέγγια κενού"
  3. JB/T6533-97 Ροτοριακή αντλία κενού με φούσκα
  4. Ρυθμιστική αντλία JB/T7674-95
  5. GB/T6709-96 "Σύρματα κενού και εξαρτήματα"
  6. JB1090-1092 "Τύπος και μέγεθος ελαστικής σφραγίδας για κενό"
  7. GB191 "Γραφικό σύμβολο συσκευασίας, αποθήκευσης και μεταφοράς"
  8. Εγχειρίδιο σχεδιασμού κενού, Ινστιτούτο Φυσικής Lanzhou
  9. Εγχειρίδιο σχεδιασμού συστήματος κενού, Πανεπιστήμιο του Βορειοανατολικού
  10. GB/T5226.1-1996 "Βιομηχανικές μηχανές και ηλεκτρικός εξοπλισμός Μέρος Ι: Γενικές τεχνικές προϋποθέσεις"

3. Χαρακτηριστικά του εξοπλισμού

  1. Ο εξοπλισμός χύτευσης υπό κενό του παρόντος σχεδίου εφαρμόζεται στην επεξεργασία χύτευσης υπό κενό μετασχηματιστών και αντιδραστήρων χύτευσης.
  2. Το σύστημα αυτό αντανακλά τις απαιτήσεις εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος.Η διάρκεια ζωής της ειδικά κατασκευασμένης ηλεκτρικής πλάκας θέρμανσης είναι περισσότερη από 3 φορές αυτή της εισαγόμενης γερμανικής πλάκας θέρμανσηςΗ πραγματική αίσθηση της εξοικονόμησης ενέργειας, τα προϊόντα προστασίας του περιβάλλοντος.
  3. Το μοναδικό σύστημα φιλτραρίσματος, μπορεί να αποτρέψει αποτελεσματικά τον ατμό ρητίνης στην αντλία κενού.

4ΤΕΧΝΙΚΗ Πρόταση

  1. Σύνθεση του εξοπλισμού
- Όχι, όχι. Ονομασία Ποσότητα ΣΗΜΕΙΩΣΗ
1.1

ΚΑΤΑΝΚΙΣΜΟ ΤΗΣ ΤΕΛΙΚΗΣ ΜΕΤΑΣΙΣΜΟΥ ΑΥΤΟΥ 200L

ΣΥΣΤΗΜΑ

Δύο σετ
1.2 Συστήματα δεξαμενής χύσης κενού Ένα σύνολο
1.3 Σύστημα θέρμανσης Δύο σετ
1.4 Σύστημα κενού Δύο σετ
1.5 Σύστημα σωλήνων ψύξης νερού Ένα σύνολο
1.6 ΠΝΕΥΜΑΤΙΚΑ και ΣΥΣΤΗΜΑΤΙΚΑ ΤΟΥΡΟΥ Ένα σύνολο
1.7 Σύστημα ελέγχου Ένα σύνολο ΕΠΙΣΚΡΙΜΑ ΑΝΤΑΣΗΣ
1.8 Πλατφόρμα από χάλυβα Ένα σύνολο ΔΙΑΠΟΡΕΙΣΤΕΙΑ ΤΟΥ ΜΕΡΟΥ Α
  1. ΤΕΧΝΙΚΟΙ ΔΙΚΑΤΗΤΕΣ ΚΑΙ ΠΑΡΑΜΑΤΕΡΕΣ ΤΟΥ ΕΠΙΣΤΡΟΠΟΥ:
    1. Διάμετρος κατσαρόλας χύσης κενού Φ2000×L2400
    2. Η ταχύτητα άντλησης της κύριας αντλίας άντλησης του συστήματος κενού είναι 300L/S
    3. Η θερμοκρασία λειτουργίας της δεξαμενής χύσης είναι 70 ~ 85 °C
    4. Τελικός βαθμός κενού της δεξαμενής χύσης (σταθερή κατάσταση, χωρίς φορτίο) ≤50Pa
    5. Ταχύτητα διαρροής δεξαμενής χύτευσης ≤50Pa.L/S
    6. Το κενό λειτουργίας της δεξαμενής χύσης είναι 50 ~ 100Pa
    7. Ο εξοπλισμός υιοθετεί χειροκίνητη μέτρηση και δυναμική ανάμειξη υλικών.
    8. Ο εξοπλισμός υιοθετεί διαδικασία χύτευσης υπό κενό.
    9. Η δεξαμενή ανάμειξης υιοθετεί ηλεκτρική θέρμανση, πετρέλαιο αγωγίας θερμότητας ως μέσο μεταφοράς θερμότητας και αυτόματο έλεγχο θερμοκρασίας.Όλα τα μέρη θέρμανσης είναι μονωμένα με θερμομόνωση, και η δεξαμενή χύτευσης είναι θωρακισμένη με πλάκα από ανοξείδωτο χάλυβα (SUS430). Η δεξαμενή ανάμειξης είναι θωρακισμένη με λεπτή πλάκα από χάλυβα και επικαλυμμένη στην επιφάνεια.Η θερμοκρασία της επιφάνειας του στρώματος μόνωσης δεν πρέπει να είναι υψηλότερη από 20 °C θερμοκρασία δωματίου.
  2. Ηλεκτρικός ρεύμα, νερό, αέρας και βασικές συνθήκες

ΕΠΙΧΡΗΜΑΤΙΚΕΣ, (ΧΡΗΣΙΣΤΟΥΣ ΕΠΙΤΡΟΠΗΣ: Ηλεκτρική τροφοδοσία, συμπυκνωτής αέρα):

  1. Κατηγορία ισχύος: 80kw, 380V, 50Hz, τριστάσιο πεντασύρματο ειδικό ντουλάπι διανομής, ισχύς συνδεδεμένη με το ηλεκτρικό ντουλάπι ελέγχου.
  2. Πηγή νερού: πίεση ≥ 0,2Mpa, μέγιστη κατανάλωση 3m3/h, θερμοκρασία νερού ≤ 25°C.
  3. Συμπυκνωμένος αέρας: 0,4 ~ 0,6Mpa, μέγιστη κατανάλωση 0,3m3/min
  4. Κάντε τα θεμέλια, το ατσάλινο πλαίσιο και την εξωτερική τροχιά της ενσωματωμένης δεξαμενής σύμφωνα με τα σχέδιά μας.
  1. ΤΕΧΝΙΚΕΣ ΚΑΛΟΙΣΜΕΣ ΚΑΤΟΥ ΣΥΣΤΗΜΟΥ:
    1. Ένα σύνολο δεξαμενών αποκαύσης 400L για την ανάμειξη υπό κενό

Τεχνική προδιαγραφή και εφαρμογή δεξαμενής

Ο αποτελεσματικός όγκος είναι 400L

Έλαιο καύσης θερμότητας 10KW

Τελικό κενό: 50Pa (χωρίς φορτίο, κατάσταση ψύξης)

Καμία διαρροή φορτίου: 50Pa.L/S

Θερμοκρασία λειτουργίας: 60 ~ 80°C

Θέρμανση επιφάνειας δεξαμενής Θέρμανση περιβάλλοντος +20°C

Εφοδιασμένο με συσκευή ελέγχου συχνότητας, μπορεί να ρυθμίζει την ταχύτητα ανύψωσης ανάλογα με την ιξώδες του υλικού.

Μόνωση από λευκό μαλλί, πλάκα από ανοξείδωτο χάλυβα (SUS430, 1,5 mm πάχος) θωρακισμένη, επιφανειακή επίστρωση

Η δεξαμενή αυτή χρησιμοποιείται για την ανάμειξη της εποξικής ρητίνης και του μείγματος στερεωτικού παράγοντα και την αποαέριαση υπό κενό.

Η δεξαμενή ανάμειξης τοποθετείται στην κύρια πλευρά της δεξαμενής χύσης κενού για την αύξηση της παραγωγής.

Συσκευές για το σώμα της δεξαμενής:

- Όχι, όχι. Ονομασία Ποσότητα ΕΠΕ
1 ΚΟΣΤΟΡΙΟΣ ΤΗΣ ΕΛΕΥΤΕΡΑΣ ΣΤΑΛΟΥ 1 SET
2 ΚΑΤΑΡΜΑΤΙΚΗ ΚΑΤΑΡΜΑΤΙΚΗ ΚΑΤΑΡΜΑΤΙΚΗ ΚΑΤΑΡΜΑΤΙΚΗ 1 SET
3 ΑΡΧΙΚΟΣ ΚΑΤΑΡΙΣΜΟΣ 1 SET
4 ΚΑΤΑΡΙΑΣ, ΔΙΝΑΜΙΚΗ ΣΙΛΗ, κλπ. 1 SET
5 ΑΝΚΡΟΣ ΑΓΙΓΤΑΤΟΡΟΣ ΑΝΚΡΟΣ ΑΣΤΑΛΟΥ 1 τεμάχιο
6 Ενσωματωμένη συσκευή αποκαύσης ταινίας 1 SET
7 Εγχειριτική βαλβίδα αναρρόφησης κενού DN25 Δύο σετ
8 ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗΣ 1 SET
9 Αισθητήρας ελέγχου θερμοκρασίας 1 SET
10 ΚΑΝ ΚΑΠΟΥΡΙΚΗ ΠΕΡΙΛΗΣΗ 1 κομμάτι
11 Πνευματική βαλβίδα εκφόρτωσης (ατσάλι DN50) 1 SET
12 Μειωτήρας στροφής 1 τεμάχιο
13 ΕΠΙΣΤΡΟΠΟΣ ΡΕΓΓΓΟΛΗΣΗΣ ΤΗΣ ΓΙΑΤΗΣΗΣ με μεταβλητή συχνότητα 1 τεμάχιο
14 ΕΔΩΣΗ ΜΕΤΡΙΜΑΤΙΚΗΣ ΕΠΙΣΤΡΟΠΗΣ Θέρμανσης 1 SET
15 Ηλεκτρικό σύστημα θέρμανσης Δύο σετ
16 ΒΙΜΕΤΑΛΙΚΟΣ ΘΕΡΜΟΜΕΤΡΟΣ 1 SET
17 ΠΟΡΤΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ ΤΗΣ Τ 1 SET
18 Δέσμη φόρτισης και βαλβίδα επιταχυντή 1 SET



ΤΑΝΚΙΣΜΟΣ ΜΗΣΗΣ 400 λίτρων:

Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 1

4.2 Ένα σύνολο δεξαμενών στάθμευσης κενού (ατμοσφαιρική πίεση) Συστήματα Τεχνικές προδιαγραφές και χρήσεις δεξαμενών κενού:

Οριζόντιο μέγεθος εσωτερικού τοιχώματος δεξαμενής: Φ2000mm×2400mm

Τελικό κενό: 50Pa (χωρίς φορτίο, κατάσταση ψύξης)

Καμία διαρροή φορτίου: 50Pa.L/S

Θερμοκρασία λειτουργίας: 70 ~ 85°C

Θέρμανση επιφάνειας δεξαμενής: θερμοκρασία περιβάλλοντος +20°C

Ο υπεύθυνος χύτευσης υιοθετεί πνευματική βαλβίδα σφαίρας για τροφοδοσία και μπορεί να ρυθμίσει την βαλβίδα χύτευσης κενού που πραγματικά απαιτείται σύμφωνα με τον αριθμό των προϊόντων.Η ανταλλακτική διασύνδεση φλάντζης του σωλήνα χύτευσης προορίζεται για μελλοντική αναβάθμιση.

Η δεξαμενή χύσης είναι οριζόντια, η πόρτα της δεξαμενής είναι ανοιχτή από την πλευρά και το σώμα της δεξαμενής είναι δομής δεξαμενής χύσης κενού.

Η διαδικασία χύτευσης υπό κενό μπορεί να βελτιστοποιήσει τη διαδικασία χύτευσης, να αυξήσει την διαπερατότητα του υλικού και τελικά να επιτύχει το αποτέλεσμα της μείωσης του δείκτη απελευθέρωσης του προϊόντος.

Κλείδωσε την κάρτα της κονσέρβας χειροκίνητα αφού κλείσει η πόρτα της κονσέρβας.

Το σώμα της δεξαμενής είναι εγκατεστημένο στο έδαφος, και στο δεξαμενό είναι διαθέσιμα ελαφρύ σιδηρόδρομο και τροχό (ενισχυμένο).

Η εξωτερική επιφάνεια της δεξαμενής θερμαίνεται με ηλεκτρική πλάκα θέρμανσης.

Το ύψος της τροχιάς στο εσωτερικό της δεξαμενής είναι ίσο με το ύψος της τροχιάς του καροτσού μεταφοράς εκτός της δεξαμενής (αυτοσυσκευασμένο από τον χρήστη του καροτσού μεταφοράς εκτός της δεξαμενής),ώστε να διευκολύνεται η πρόσβαση του τροχοφόρου;

Απομόνωση από λευκό μαλλί, πλάκα από ανοξείδωτο χάλυβα (SUS430) με θωράκιση.

Το σώμα της δεξαμενής είναι εφοδιασμένο με άλλες διεπαφές για την κάλυψη των τεχνολογικών απαιτήσεων.

ΕΠΙΣΤΡΟΠΗ ΤΑΝΚ

- Όχι, όχι. Ονομασία Ποσότητα ΕΠΕ
1 ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗΣ 6 ΕΣΤ
2 Διάταξη ΔΙΚΑΛΑΣΗΣ ΠΡΟΣΟΧΗΣ (DN16) 12
3 Αισθητήρας θερμοκρασίας 2PCS
4 Ειδικά σχηματισμένο δαχτυλίδι σφραγίδας για την πόρτα δεξαμενής 1 SET
5 Εγχειρητική περιστροφή ΚΑΝΝΟΥ ΤΗΣ ΠΟΡΤΗΣ ΑΠΟΔΟΥΣΗΣ ΚΑΙ ΚΛΥΣΗΣ 1 SET
6 ΤΡΟΛΕΙΑ ΚΑΤΑΝΚΙΚΟΥ ΚΑΤΑΝΚΙΚΟΥ (6 ΤΟΝΕΣ) 1 SET
7 ΒΙΜΕΤΑΛΙΚΟΣ ΘΕΡΜΟΜΕΤΡΟΣ 1 SET
8 ΚΑΝΟΝΙΚΟ ΤΟΥΡΟΥ ΠΑΡΑΓΟΥ (DN50 με 12 σύνολα σωλήνων DN16) 1 SET

ΕΠΙΣΤΡΟΠΟΣ ΠΑΡΑΓΟΥΣΗΣ ΑΥΤΟΥ

Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 2

4.3 Δύο σύνολα συστήματος θέρμανσης

4.3.1 Κάθε μονάδα του εξοπλισμού ελέγχεται από ανεξάρτητο σύστημα ελέγχου θερμοκρασίας, το οποίο είναι βολικό για κάθε μονάδα για τη ρύθμιση της θερμοκρασίας.Η δεξαμενή ανάμειξης υιοθετεί τη λειτουργία μεταφοράς θερμότητας του πετρελαίου αγωγίας θερμότηταςΗ δεξαμενή χύσης θερμαίνεται απευθείας από ηλεκτρική πλάκα θέρμανσης Wuxi, αυτόματο έλεγχο θερμοκρασίας, συναγερμό υπερθερμοκρασίας, ισχύς 63KW, η υψηλότερη θερμοκρασία θέρμανσης 130 °C.Η θερμοκρασία θέρμανσης όλων των συστημάτων θέρμανσης δεξαμενής ανάμειξης μπορεί να ρυθμίζεται μεταξύ κανονικής θερμοκρασίας και 80°C.

Διαμόρφωση συστήματος:

Σύστημα θέρμανσης για δεξαμενή τελικής ανάμειξης 400 λίτρων:

  - Όχι, όχι. Ονομασία Ποσότητα
1 ΤΥΜΠΟΥΡΙΚΟ ΕΛECTRΙΚΟ ΕΛΕΜΝΤΟ ΘΕΜΙΣΜΟΥ (5KW) Δύο σετ
2 Ελέγχος θερμοκρασίας ψηφιακής οθόνης 1 SET
3 Αισθητήρας θερμοκρασίας 1 SET
4 ΤΡΑΜΠΟΥΣ και ΚΑΒΕΛΟΥΣ 1 SET

Συστήματα θέρμανσης για δεξαμενή χύσης κενού:

ΟΧΙ Ονομασία Ποσότητα
1 Ηλεκτρική πλάκα θέρμανσης (0,5KW) 108 SETS
2 Διοδηγός υψηλής θερμοκρασίας 600 μέτρα
3 ΚΑΤΑΣΜΟΣ ΚΑΙ ΚΑΤΑΣΜΟΣ ΚΑΙ ΚΑΤΑΣΜΟΣ 6
4 Ψηφιακός ελεγκτής θερμοκρασίας 1 SET
5 Πλάκα πίεσης 108 SETS
6 ΑΣΤΑΛΑΣΤΕΣ ΣΤΟΥΔΙΣΜΟΣ για συγκόλληση αντίστασης 216 σύνολα

4.4 Δύο σύνολα συστήματος κενού (συνολικά 3 αντλίες κενού):

4.4.1Η μέγιστη ταχύτητα άντλησης μιας ροτατικής μονάδας Roots προς την μονάδα κενού της δεξαμενής χύσης είναι 300L/S. Το κενό λειτουργίας του συστήματος μπορεί να ελεγχθεί μεταξύ 50-200Pa.Μείωση της πιθανότητας να αντλείται υλικό στο σύστημα κενού λόγω υψηλού βαθμού κενούΤο σύστημα είναι εξοπλισμένο με δύο σετ ειδικών φίλτρων για την αποφυγή των προσμείξεων στο φυσικό αέριο που αντλείται στο μέγιστο δυνατό βαθμό και τη συλλογή συμπυκνωμένου συμπυκνώσιμου αερίου για την προστασία της αντλίας κενού.

ΕΝΩΡΙΣΜΟΣ ΚΟΝΦΙΓΟΡΙΣΜΟΣ:

- Όχι, όχι. Ονομασία Ποσότητα
1 VSV-300 ΡΟΤΑΡΙΚΗ ΒΑΝΗ ΑΒΑΚΟΥΜΑ 1 SET
2 ZJP-300 ROOTS ΒΑΚΥΟΥΜ ΠΑΜΠΑ 1 SET
3 ΠΝΕΥΜΑΤΙΚΗ ΚΕΝΑΙΡΗ ΚΑΛΟΥΛΙΟΥ (DN150) 1 SET
4 Ηλεκτρομαγνητική βαλβίδα φόρτισης 1 SET
5 ΚΑΛΟΥΡΙΣΜΟΣ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ 1 SET
6 ΠΑΡΑΓΜΑΤΙΚΟ 1 SET
7 ΦΙΛΤΡΟΣ ΚΟΝΔΑΣΗΣ 1 SET
8 ΦΙΛΤΡΟΥΡΙΟ ΑΒΑΚΥΟΥ 1 SET
9 ΔΕΣΜΟΥΛΙΚΟ ΔΙΚΑΙΟΥ (Z-100) 1 SET
10 ΔΟΣΜΟΣ ΠΑΡΑΓΟΥ (DN150) 1 SET

ΕΠΙΣΤΡΟΠΗ ΚΟΝΦΙΓΡΑΣΙΑΣ ΣΥΣΤΗΜΟΥ:

- Όχι, όχι. Ονομασία Ποσότητα
1 VSV-100 ΡΟΤΑΡΙΚΗ ΒΑΝΕΡΙΑ ΠΑΜΠΗ ΑΒΑΚΟΥΜ 1 SET



  2 ΠΝΕΥΜΑΤΙΚΗ ΚΑΛΟΥΡΙΑ ΚΑΛΟΥΡΙΑ (DN50) Δύο σετ
3 Ηλεκτρομαγνητική βαλβίδα φόρτισης Δύο σετ
4 ΚΑΛΟΥΡΙΣΜΟΣ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ ΤΗΣ ΚΑΛΟΥΡΙΣΜΟΥ Δύο σετ
5 ΠΑΡΑΓΜΑΤΙΚΟ 1 SET
6 ΦΙΛΤΡΟΣ ΚΟΝΔΑΣΗΣ 1 SET
7 ΦΙΛΤΡΟΥΡΙΟ ΑΒΑΚΥΟΥ Δύο σετ
8 ΚΑΤΑΡΑΣΙΑ ΔΙΣΚΗΣ Δύο σετ
9 ΧΡΗΣΙΚΟΣ ΤΟΥΡΟΣ ΤΟΥ ΣΥΡΙΖΑ Δύο σετ

Μονάδα κενού:



ΤΑΝΚΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΣ ΚΑΤΑΡΙΣΜΟΣ

4.5Ένα σύνολο από αυτόματο σύστημα καθαρισμού.

4.5.1 Το σύστημα περιλαμβάνει: αντλία διαφράγματος, δεξαμενή διαλύτη, δεξαμενή ροής, αγωγό, βαλβίδα, μετρητή κενού κ.λπ.

4.5.2 Το σύστημα μεταφέρει τον διαλύτη στην δεξαμενή ανάμειξης μέσω της ειδικής αντλίας αντλίας διαλύτη·

4.5.3 Ολοκληρώνεται η διαδικασία αυτόματου καθαρισμού με το χύσιμο του αγωγού και της βαλβίδας πίσω στη δεξαμενή διαλύτη μέσω της δεξαμενής ροής, της βαλβίδας και του αγωγού.

4.5.4 Η κονσέρβα διαλύτη είναι εφοδιασμένη με βαλβίδα εκκένωσης για την τακτική εκκένωση ιζημάτων.

4.6Ένα σύνολο συστημάτων σωλήνων ψύξης νερού

Το σύστημα περιλαμβάνει σωλήνες ψύξης νερού, βαλβίδες, μετρητές πίεσης και άλλα σημεία νερού εντός του πεδίου εφαρμογής του εξοπλισμού.Ο χρήστης πρέπει να συνδέει τα σημεία παροχής και επιστροφής νερού εντός 5 μέτρων από τον χώρο του εξοπλισμού..

- Όχι, όχι. Ονομασία Ποσότητα
1 ΤΗΣ ΓΑΛΒΑΝΙΣΜΟΥΣ ΤΟΥΡΟΥ ΝΕΡΟΥ 1 SET
2 ΚΑΛΕΙΑ ΚΑΛΕΙΑΣ Μερικά κομμάτια
3 ΔΕΜΑΤΗΡΙΣ ΤΗΣ ΠΡΕΣΥΣΟΥ ΕΛΕΚΤΡΙΚΗΣ ΕΠΙΣΤΡΟΠΗΣ 1 SET
4 Κύλινδρο διακόπτη Δύο σετ

4.7Ένα σύνολο αεραγωγικών συστημάτων

4.7.1. Χρησιμοποιείται για την παροχή ενέργειας σε αεραγωγές και κυλίνδρους. Ο χρήστης παρέχει την πηγή αέρα σε απόσταση 5 μέτρων από τον χώρο του εξοπλισμού. Ο προμηθευτής πρέπει να παρέχει:

- Όχι, όχι. Ονομασία Ποσότητα
1 ΤΡΙΠΛΕΤ 1 SET
2 Δύο θέσεις πενταδρομικής βαλβίδας 8 ΕΣΤ
3 Συσκευές για σωλήνες 1 SET



Εξοπλισμός χύτευσης υπό κενή πίεση Μηχανή χύτευσης ρητίνης υπό κενή πίεση 3




4.8 Ένα σύνολο ηλεκτρονικών συστημάτων ελέγχου (οθόνη αφής)





Λειτουργία:

Το σύστημα ελέγχου εφαρμόζεται σε θερμοκρασία περιβάλλοντος 0 ~ 40 °C, καλωδίωση, καλωδίωση, διάταξη γέφυρας σύμφωνα με τη διεθνή εφαρμογή.

  • Θέρμανση δεξαμενής χύτευσης, ανίχνευση βαθμού κενού και ψηφιακή απεικόνιση.
  • Διαδικασία ελέγχου με οθόνη αφής, προβολή της λειτουργικής κατάστασης κάθε μονάδας εξοπλισμού.
  • ● Να συνειδητοποιήσετε την διασύνδεση και τη διασύνδεση μεταξύ της αντλίας και της βαλβίδας της μονάδας κενού.
  • Η πραγματοποίηση της πίεσης του αέρα, η πίεση του νερού ανεπαρκής συσκευή συναγερμού.

● Μπορεί να ελέγχεται με χειροκίνητο κουμπί και οθόνη αφής.

4.9 ΑΛΛΑ ΤΕΧΝΙΚΕΣ ΑΠΟΧΡΗΣΗΣ

4.9.1- Απομάκρυνση της σκουριάς, πρόληψη της σκουριάς και επεξεργασία της επικάλυψης στην επιφάνεια των στοιχείων του συστήματος.

  1. Η εξωτερική επιφάνεια κάθε στοιχείου του συστήματος θέρμανσης (εκτός από τα θωρακισμένα μέρη και τα εξαγορασμένα μέρη) πρέπει να είναι ζεστό κόκκινο.
  2. Η εξωτερική επιφάνεια του ηλεκτρικού ντουλάπι ελέγχου είναι ουράνια μπλε
  3. Η εξωτερική επιφάνεια των άλλων τμημάτων (εκτός από τα θωρακισμένα μέρη και τα εξωτερικά μέρη) και η πλατφόρμα εργασίας του εξοπλισμού είναι όλα βιομηχανικά γκρι.

4.10 Ενα σύνολο πλατφόρμας από χάλυβα για την εγκατάσταση εξοπλισμού (ΥΛΕΙΑ)

Προμηθεύεται από μέρος Α και κατασκευάζεται από μέρος Β)




Η πλατφόρμα χάλυβα χρησιμοποιείται για την εγκατάσταση αυτού του συνόλου εξοπλισμού, και το χάλυβα πλαίσιο είναι δομής 2 στρωμάτων.Παρέχουμε το σχέδιο και τον κατάλογο υλικών του χάλυβα και της κατασκευής του.





5. Κατάλογος των εξαρτημάτων και ανταλλακτικών

- Όχι, όχι. Ονομασία Ειδικότητα Ποσότητα
1

Η αντλία κενού έρχεται μαζί

ΕΝΩΡΙΣΜΑ

VSV-100 1 SET
2 Δαχτυλίδι σφραγίδας πόρτας δεξαμενής VSV-300 1 SET
3

Δαχτυλίδι σφραγίδας για κενό και

ΥΛΗΘΕΙΟΣ ΠΟΥΛΟΔΟΣ

ZJP-300 1 SET
4 Δαχτυλίδι σφραγίδας του καπάκου δεξαμενής ανάμειξης

Φ2400 (ΔΙΑΒΑΛΕΥΤΟΣ

1 έτος)

1 κομμάτι
5 Ηλεκτρικό σύστημα θέρμανσης Διάφορα μετρικά 1 SET
6 Αντίσταση θερμοκρασίας 400 λίτρα 1 ρίζα
7 ΦΑΜΠΟΣ ΠΑΡΑΓΟΥΣΗΣ   2 ΣΤΙΚΑ
8 ΔΙΑΒΑΣΗ Παρατήρησης   2 ΣΤΙΚΑ
Sitemap |  Πολιτική μυστικότητας | Καλή ποιότητα της Κίνας άνεμος μηχανή μετασχηματιστών Προμηθευτής. Πνευματικά δικαιώματα © 2023-2025 Wuxi Jiachen Power Electronics Equipment Co., Ltd. . Διατηρούνται όλα τα πνευματικά δικαιώματα.
